三大品牌模拟器实战：单臂路由与 DHCP 配置全攻略（华为 + 思科 + 新华三）

在局域网搭建中，跨 VLAN 通信和IP 自动分配是绕不开的核心需求。单臂路由用低成本实现不同 VLAN 互联互通，DHCP 则能解放手动配置 IP 的繁琐 —— 这两项技术是网络初学者入门的 “必通关卡”。

本文基于华为 eNSP、思科 Packet Tracer、新华三模拟器，手把手教你配置单臂路由和 DHCP 服务，附详细步骤、实战技巧和排错指南，零基础也能跟着操作！

一、单臂路由配置：实现跨 VLAN 通信

VLAN（虚拟局域网）能隔离广播域提升安全性，但也阻断了不同 VLAN 的天然通信。单臂路由通过 “物理接口分离子接口” 的方式，低成本解决这一问题。

一、华为 eNSP 模拟器：单臂路由 + DHCP 实战

（一）单臂路由：让不同 VLAN “握手”

VLAN 能隔离广播域，但也阻断了跨 VLAN 通信。单臂路由就像 “一根手臂分出多个手指”，用一个物理接口带多个子接口，轻松打通 VLAN 壁垒。

1. 核心原理

• 路由器物理接口分离子接口，每个子接口对应一个 VLAN，作为该 VLAN 的网关；
• 交换机与路由器连接的接口设为 Trunk 模式，允许所有 VLAN 流量通过；
• 不同 VLAN 的设备通过子接口完成三层转发，实现跨 VLAN 通信。

2. 实验准备

• 设备：AR3260 路由器（1 台）、S5700 交换机（1 台）、PC 机（2 台）；

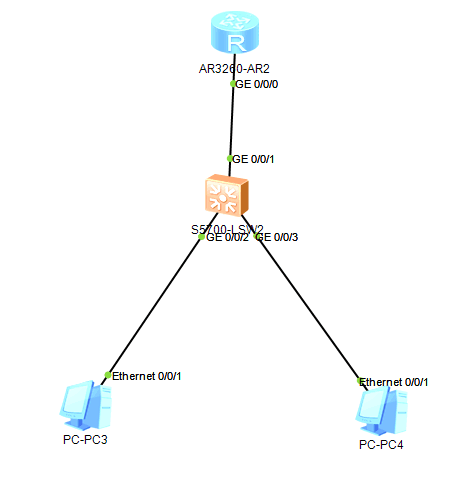

• 拓扑：

路由器 GE0/0/0 连交换机 GE0/0/1，交换机 GE0/0/2 连 PC3（VLAN10），GE0/0/3 连 PC4（VLAN20）；

• 参数规划：

设备	IP 地址	子网掩码	网关	VLAN
PC3	192.168.10.2	255.255.255.0	192.168.10.1	VLAN10
PC4	192.168.20.2	255.255.255.0	192.168.20.1	VLAN20

3. 配置步骤

① 路由器（AR3260）：创建子接口

# 进入系统视图

<AR3260> system-view

# 配置VLAN10子接口（关键：绑定VLAN+开启ARP广播）

[AR3260] interface GigabitEthernet 0/0/0.1

[AR3260-GigabitEthernet0/0/0.1] dot1q termination vid 10  # 绑定VLAN10

[AR3260-GigabitEthernet0/0/0.1] ip address 192.168.10.1 24  # 网关IP

[AR3260-GigabitEthernet0/0/0.1] arp broadcast enable  # 华为必开！否则无法通信
[AR3260-GigabitEthernet0/0/0.1] quit

# 配置VLAN20子接口（同上逻辑）

[AR3260] interface GigabitEthernet 0/0/0.2

[AR3260-GigabitEthernet0/0/0.2] dot1q termination vid 20

[AR3260-GigabitEthernet0/0/0.2] ip address 192.168.20.1 24

[AR3260-GigabitEthernet0/0/0.2] arp broadcast enable

[AR3260-GigabitEthernet0/0/0.2] quit

② 交换机（S5700）：划分 VLAN + 配置接口

# 进入系统视图

<S5700> system-view

# 创建VLAN10和VLAN20

[S5700] vlan batch 10 20

# 连接路由器的接口设为Trunk（允许所有VLAN）

[S5700] interface GigabitEthernet 0/0/1

[S5700-GigabitEthernet0/0/1] port link-type trunk

[S5700-GigabitEthernet0/0/1] port trunk allow-pass vlan all

[S5700-GigabitEthernet0/0/1] quit

# 连接PC3的接口设为Access（加入VLAN10）

[S5700] interface GigabitEthernet 0/0/2

[S5700-GigabitEthernet0/0/2] port link-type access

[S5700-GigabitEthernet0/0/2] port default vlan 10

[S5700-GigabitEthernet0/0/2] quit

# 连接PC4的接口设为Access（加入VLAN20）

[S5700] interface GigabitEthernet 0/0/3

[S5700-GigabitEthernet0/0/3] port link-type access

[S5700-GigabitEthernet0/0/3] port default vlan 20

[S5700-GigabitEthernet0/0/3] quit

③ 测试：跨 VLAN 通信

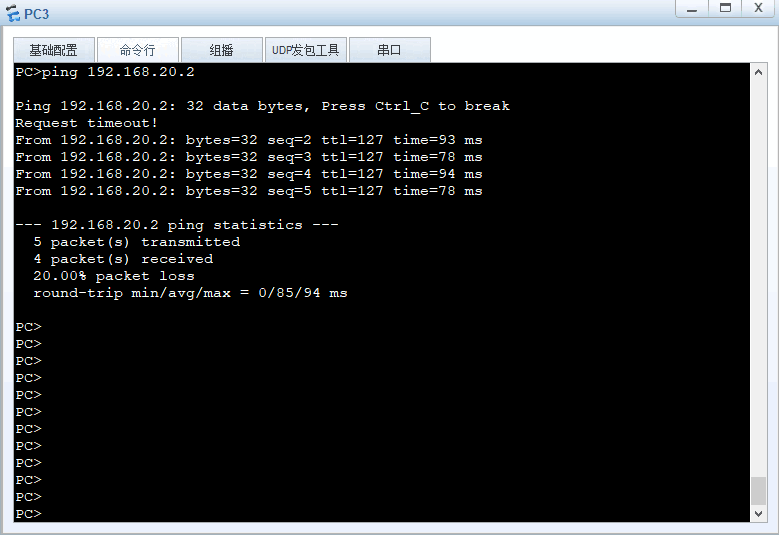

在 PC3 命令行输入ping 192.168.20.2，

PC3> ping 192.168.20.2

若返回图中内容，说明配置成功（首次 ping 可能超时，属正常现象）。

4. 避坑指南

• 华为路由器子接口默认关闭 ARP 广播，必须加arp broadcast enable，否则通信失败；
• Trunk 口若只允许特定 VLAN，用port trunk allow-pass vlan 10 20（替换 all）；
• 单臂路由依赖单条物理链路，高带宽场景建议用三层交换机替代。

（二）DHCP 服务：让 IP 自动 “找上门”

手动配 IP 不仅慢，还容易输错网关或掩码。DHCP 能自动分配 IP、网关、DNS，堪称 “懒人福音”。

1. 实验背景与目标

实验环境：AR3260 路由器 ×1、S5700 交换机 ×1、PC 机 ×3（华为 eNSP 模拟器）
目标：实现 PC 自动获取 IP，配置 DNS、租期、IP 排除及静态绑定。

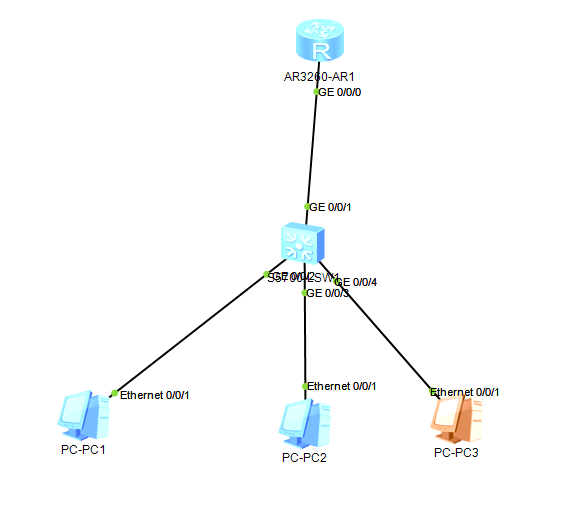

网络拓扑

1. 配置步骤

① 全局开启 DHCP

# 进入系统视图<Huawei> system-view

[Huawei] dhcp enable  # 必须先开启，否则后续配置无效

② 创建地址池

# 创建名为dhcp_pool的地址池

[Huawei] ip pool dhcp_pool

# 配置可分配的IP网段（例：192.168.1.0/24）

[Huawei-ip-pool-dhcp_pool] network 192.168.1.0 mask 24

# 配置网关（需与路由器接口IP一致）

[Huawei-ip-pool-dhcp_pool] gateway-list 192.168.1.254

# 可选：配置DNS（用逗号分隔主备）

[Huawei-ip-pool-dhcp_pool] dns-list 114.114.114.114 8.8.8.8

# 可选：设置租期（例：1天10小时）

[Huawei-ip-pool-dhcp_pool] lease day 1 hour 10

③ 接口绑定 DHCP

# 进入连接交换机的接口（如GE0/0/0）

[Huawei] interface GigabitEthernet 0/0/0# 配置接口IP（作为网关，需与地址池网段匹配）

[Huawei-GigabitEthernet0/0/0] ip address 192.168.1.254 24# 启用接口DHCP服务

[Huawei-GigabitEthernet0/0/0] dhcp select global

④ 验证：PC 自动获取 IP

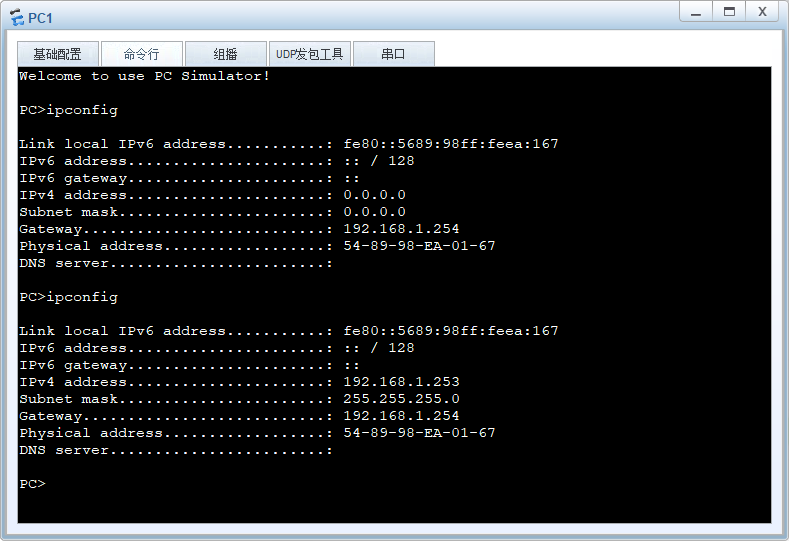

在 PC 网络设置中勾选 “DHCP”，命令行输入ipconfig，若显示 “IPv4 address: 192.168.1.x”，说明分配成功。

3. 进阶配置：精细化管理 DHCP

（1）配置 DNS 服务器

[Huawei-ip-pool-dhcp_pool] dns-list 114.114.114.114 8.8.8.8  # 主备DNS（空格分隔）

（2）设置 IP 租期

# 租期格式：day（天）、hour（小时）、minute（分钟）

[Huawei-ip-pool-dhcp_pool] lease day 1 hour 10  # 例：1天10小时（默认24小时）

短租期（如 1 小时）：适合公共网络（会议室、咖啡厅）。

长租期（如 7 天）：适合固定设备（办公电脑、服务器）。

2. 进阶技巧

• 排除特定 IP（如服务器）：[Huawei-ip-pool-dhcp_pool] excluded-ip-address 192.168.1.200 192.168.1.253；
• 查地址池状态：display dhcp server pool；
• 查已分配 IP：display dhcp server lease。

二、思科 Packet Tracer 模拟器：单臂路由 + DHCP 配置

1. 核心原理

路由器物理接口分离子接口，绑定 VLAN 并封装 802.1Q 标签；交换机 Trunk 口透传所有 VLAN，Access 口绑定终端所属 VLAN—— 通过路由器子接口实现跨 VLAN 转发。

2. 实验环境准备

（1）设备清单

• 路由器：Cisco 4331（1 台，核心转发设备）
• 交换机：Cisco 2960（1 台，负责 VLAN 划分）
• 终端：PC 机 2 台（分属 VLAN10 和 VLAN20，测试通信）

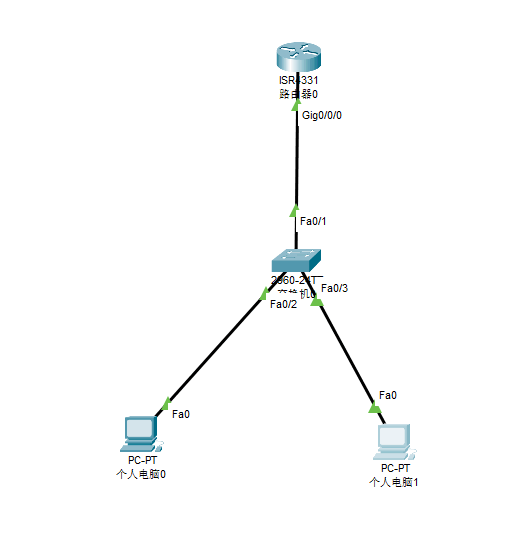

（2）网络拓扑结构

3. 终端网络参数规划

设备	IP 地址	子网掩码	网关	VLAN 划分
左 PC 机	192.168.10.2	255.255.255.0	192.168.10.1	VLAN10
右 PC 机	192.168.20.2	255.255.255.0	192.168.20.1	VLAN20



4. 配置步骤

① 路由器（4331）：启用接口 + 创建子接口

# 进入特权模式

Router> enable# 进入全局配置

Router# configure terminal

# 启用物理接口（思科接口默认关闭！）

Router(config)# interface GigabitEthernet 0/0/0

Router(config-if)# no shutdown  # 关键：不启用则接口不通

Router(config-if)# exit

# 创建VLAN10子接口（g0/0/0.1）

Router(config)# interface GigabitEthernet 0/0/0.1

Router(config-subif)# encapsulation dot1Q 10  # 绑定VLAN10

Router(config-subif)# ip address 192.168.10.1 255.255.255.0  # 网关

Router(config-subif)# exit

# 创建VLAN20子接口（g0/0/0.2）

Router(config)# interface GigabitEthernet 0/0/0.2

Router(config-subif)# encapsulation dot1Q 20  # 绑定VLAN20

Router(config-subif)# ip address 192.168.20.1 255.255.255.0  # 网关

Router(config-subif)# exit

# 保存配置

Router(config)# exit

Router# write

② 交换机（2960）：划分 VLAN + 配置接口

# 配置连接路由器的接口为Trunk

SW2960(config)# interface FastEthernet 0/1

SW2960(config-if)# switchport mode trunk

SW2960(config-if)# switchport trunk allowed vlan all  # 允许所有VLAN（默认仅VLAN1）

SW2960(config-if)# exit

# 连接PC的接口设为Access（加入VLAN10）

SW2960(config)# interface FastEthernet 0/2

SW2960(config-if)# switchport mode access

SW2960(config-if)# switchport access vlan 10

SW2960(config-if)# exit

# 连接另一台PC的接口设为Access（加入VLAN20）

SW2960(config)# interface FastEthernet 0/3

SW2960(config-if)# switchport mode access

SW2960(config-if)# switchport access vlan 20

SW2960(config-if)# exit

# 保存配置

SW2960(config)# exit

SW2960# write

（2）PC 机配置：手动设置 IP（验证用）

左 PC 机和右 PC 机分别手动配置 IP、子网掩码和网关（参数见 “终端与 VLAN 参数规划” 表），后续可结合 DHCP 实现自动分配。

5.跨 VLAN 通信测试

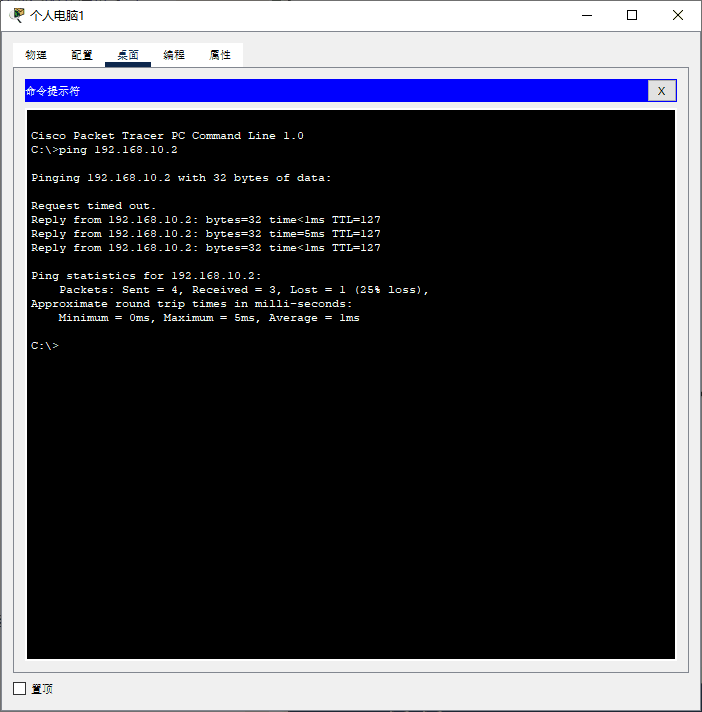

在右 PC 机的命令行输入ping 192.168.10.2，若返回”Reply from 192.168.10.2”结果，说明配置成功：

（二）DHCP 服务：基于 VLAN 的自动分配

思科推荐用三层交换机做 DHCP 服务器，为不同 VLAN 创建独立地址池。

1. 实验环境准备

（1）设备清单

• 核心设备：三层交换机 Cisco 3560-24PS（1 台，兼 DHCP 服务器和网关）
• 接入设备：二层交换机 Cisco 2960（2 台，连接不同 VLAN 的 PC）
• 终端：PC 机 4 台（2 台属 VLAN10，2 台属 VLAN20）

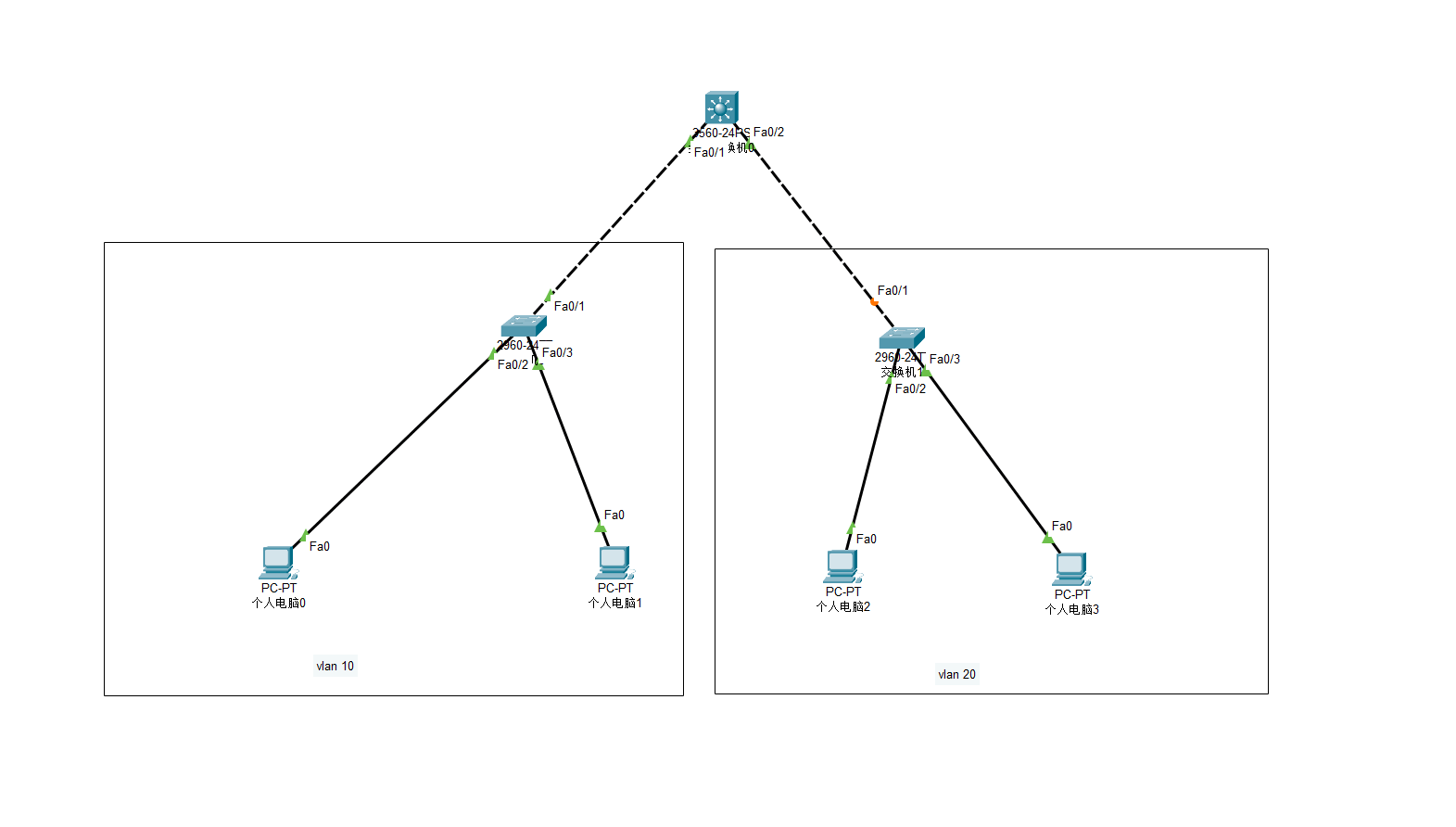

（2）网络拓扑说明

三层交换机作为核心，上联两台二层交换机；左侧二层交换机连接 VLAN10 的 2 台 PC，右侧连接 VLAN20 的 2 台 PC；三层交换机为 VLAN10 和 VLAN20 分别创建 IP 地址池，实现自动分配。

1. 配置步骤（以 3560 三层交换机为例）

①　为 VLAN10/VLAN20 创建地址池

# VLAN10地址池

Core3560(config)# ip dhcp pool vlan10_pool

Core3560(dhcp-config)# network 192.168.1.0 255.255.255.0  # 分配网段

Core3560(dhcp-config)# default-router 192.168.1.254  # 网关（与VLAN接口IP一致）

Core3560(dhcp-config)# exit

# VLAN20地址池

Core3560(config)# ip dhcp pool vlan20_pool

Core3560(dhcp-config)# network 192.168.2.0 255.255.255.0

Core3560(dhcp-config)# default-router 192.168.2.254

Core3560(dhcp-config)# exit


# 将VLAN 划分至物理接口并允许所有流量通过

Core3560(config)# interface range fastethernet 0/1-2

Core3560(config-if-range)# switchport mode access

Core3560(config-if-range)# switchport mode trunk

Core3560(config-if-range)# switchport trunk allowed vlan all

②　配置 VLAN 接口（网关）

# VLAN10接口

Core3560(config)# vlan 10

Core3560(config-vlan)# exit

Core3560(config)# interface vlan 10

Core3560(config-if)# ip address 192.168.1.254 255.255.255.0

# VLAN20接口

Core3560(config)# vlan 20

Core3560(config-vlan)# exit

Core3560(config)# interface vlan 20

Core3560(config-if)# ip address 192.168.2.254 255.255.255.0

③　二层交换机（2960）：VLAN 与接口配置

左侧交换机（连接 VLAN10）：

Switch> enable

Switch# configure terminal

Switch(config)# hostname SW2960-Left

# 创建VLAN10

SW2960-Left(config)# vlan 10

SW2960-Left(config-vlan)# exit

# 配置连接PC的接口（Access模式）

SW2960-Left(config)# interface range fastethernet 0/2-3  # 批量配置接口2-3

SW2960-Left(config-if-range)# switchport mode access

SW2960-Left(config-if-range)# switchport access vlan 10

SW2960-Left(config-if-range)# exit

# 配置连接三层交换机的接口（Trunk模式）

SW2960-Left(config)# interface fastethernet 0/1

SW2960-Left(config-if)# switchport mode access  # 先设为Access（解决Trunk配置报错）

SW2960-Left(config-if)# switchport mode trunk  # 再切换为Trunk

SW2960-Left(config-if)# switchport trunk allowed vlan all  # 允许所有VLAN

SW2960-Left(config-if)# exit

# 保存配置

SW2960-Left(config)# exit

SW2960-Left# write

右侧交换机（连接 VLAN20）：
配置逻辑与左侧一致，仅 VLAN 编号改为 20，地址池对应 192.168.2.0/24 网段。

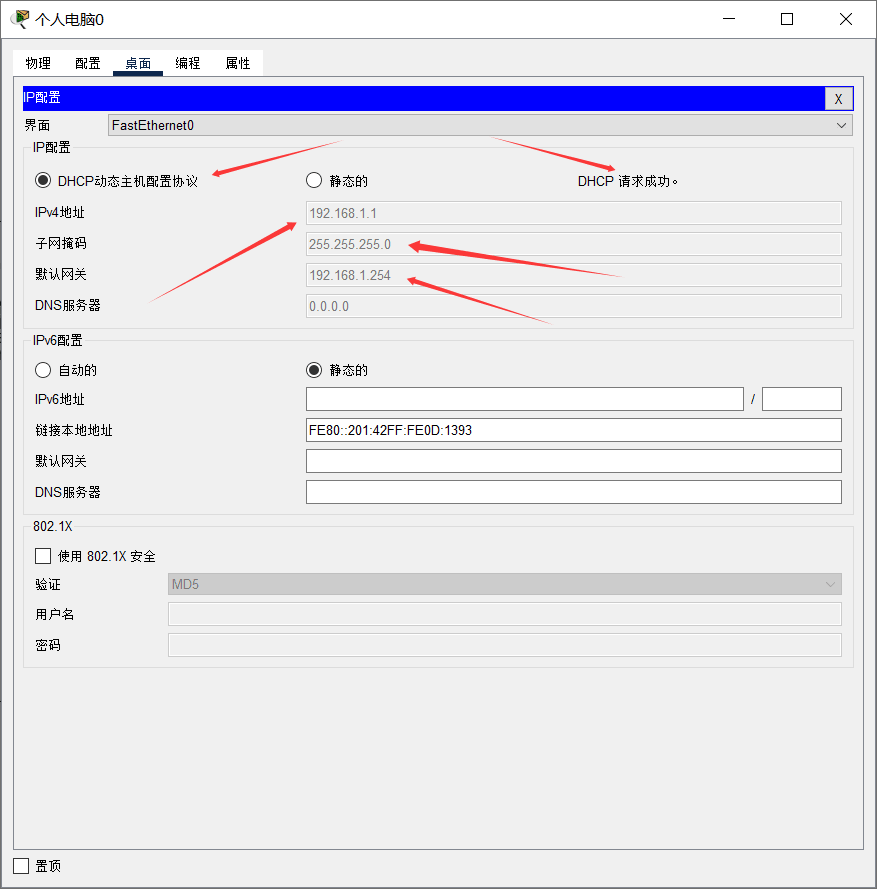

PC 机配置：通过 DHCP 获取 IP

1. 进入 PC “桌面”→“IP 配置”；
2. 选择 “DHCP” 模式，等待提示 “DHCP 请求成功”；

3. 验证结果

同一 VLAN 的 PC 可互 ping；

不同 VLAN 的 PC 通过三层交换机网关可互 ping（需确保三层路由功能启用）；

2. 常见问题

问题	原因	解决命令
单臂路由 ping 不通	路由器接口未启用	interface 接口名 + no shutdown
Trunk 配置报错	接口模式切换顺序错	先switchport mode access，再切trunk
DHCP 获取失败	地址池网关与 VLAN 接口 IP 不一致	确保default-router与interface vlan x的 IP 相同
问题	原因	解决命令
单臂路由 ping 不通	路由器接口未启用	interface 接口名 + no shutdown

三、新华三模拟器：单臂路由与 DHCP 配置

实验环境准备

• 硬件设备：1 台路由器（如 BSR-88）、1 台交换机（如 S6850）、2 台 PC 机
• 拓扑连接：路由器通过 GE0/0 接口连接交换机，交换机分别连接两台 PC 机（接口可选用 GE0/2、GE0/3 等）

拓扑示例

（一）DHCP 服务器配置（基于 BSR-88 路由器）

1. 配置步骤

# 启用DHCP服务

dhcp enable

# 创建地址池（名称自定义）

dhcp server ip-pool 1# 配置分配网段

network 192.168.1.0 24# 配置网关

gate-list 192.168.1.254

# 配置连接交换机的接口

int g 0/0/0ip add 192.168.1.254 24  # 与网关一致

dhcp server forbidden-ip 192.168.1.254  #分配IP地址到接口

2. PC 机开启 DHCP 自动获取

在 PC 机的网络接口配置中，选择 “IPv4 配置” 为 “DHCP” 模式，等待片刻后，设备会自动获取 IP 地址（如 192.168.1.1/24）。

注意：新华三模拟器的 DHCP 地址分配可能有延迟，若未立即获取，可点击 “刷新” 按钮重试。

（二）单臂路由配置

详细配置步骤

1. 路由器配置子接口

[H3C]interface GigabitEthernet 0/0/0.1  # VLAN10子接口[H3C-GigabitEthernet0/0.1]ip address 192.168.10.254 24  # 网关[H3C-GigabitEthernet0/0.1]vlan-type dot1q vid 10  # 绑定VLAN10

[H3C-GigabitEthernet0/0.1]no shutdown  # 启用接口

[H3C]interface GigabitEthernet 0/0/0.2  # VLAN20子接口[H3C-GigabitEthernet0/0.2]ip address 192.168.20.254 24

[H3C-GigabitEthernet0/0.2]vlan-type dot1q vid 20

[H3C-GigabitEthernet0/0.2]no shutdown

2. 交换机配置

# 创建VLAN10和VLAN20

vlan 10

port g 1/0/2  # 加入连接PC的接口

vlan 20

port g 1/0/3

# 连接路由器的接口设为Trunk

int g 1/0/1

port link-type trunk

port trunk permit vlan all  # 允许所有VLAN通过

3. PC 机配置静态 IP

分别为两台 PC 机配置对应 VLAN 的静态 IP（需与路由器子接口在同一网段）：

• PC1（接入 VLAN 10）：IP 地址 168.10.1/24，网关 192.168.10.254
• PC2（接入 VLAN 20）：IP 地址 168.20.1/24，网关 192.168.20.254

4. 测试

PC 命令行输入ping 目标IP

# 在PC1上 ping PC2的IP

ping 192.168.20.1

测试结果如图

若返回 “Reply from 192.168.20.1”，则说明单臂路由配置成功，不同 VLAN 的设备可正常通信。

四、总结：三大品牌配置差异速查表

技术点	华为 eNSP	思科 Packet Tracer	新华三
子接口 VLAN 绑定	dot1q termination vid x	encapsulation dot1Q x	vlan-type dot1q vid x
路由器 ARP 广播	需手动开启（arp broadcast enable）	默认开启	默认开启
接口启用	默认启用	需no shutdown	需no shutdown
Trunk 口允许 VLAN	port trunk allow-pass vlan all	switchport trunk allowed vlan all	port trunk permit vlan all



掌握单臂路由和 DHCP，能轻松应对中小型局域网的通信与 IP 管理需求。实际操作时，建议先画拓扑图，再按 “设备→接口→服务” 的顺序配置，遇到问题用display（华为 / 新华三）或show（思科）命令查配置细节。
