新华三模拟器 IS-IS 协议配置全攻略（附实验验证与优化方案）

IS-IS 作为一种链路状态路由协议，在大型网络中应用广泛。本文将基于华三模拟器，详细讲解 IS-IS 的基础配置、状态验证及优化方案，适合网络工程师入门学习与实践参考。

一、实验环境搭建

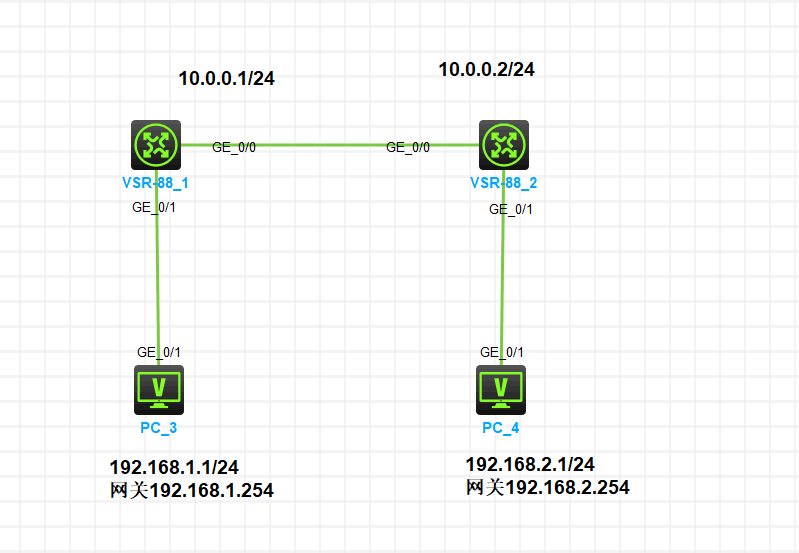

本次实验采用两台华三路由器与两台终端电脑构建网络拓扑，拓扑结构如下：

• 左侧路由器与右侧路由器通过千兆接口互联
• 左侧路由器连接192.168.1.0/24 网段终端
• 右侧路由器连接192.168.2.0/24 网段终端
• 两段网络需通过 IS-IS 协议实现互联互通

二、基础配置步骤

（1）左侧路由器配置

# 进入IS-IS进程（默认进程号1）

isis# 配置网络实体标识（Area ID为10，系统ID为0000.0000.0001）

network-entity 10.0000.0000.0001.00exit

# 启用接口的IS-IS功能

interface GigabitEthernet 0/0/0

isis enable 1  # 在接口上启用IS-IS进程1

quit

interface GigabitEthernet 0/0/1

isis enable 1

quit

（2）右侧路由器配置

# 进入IS-IS进程

isis# 配置网络实体标识（Area ID为10，系统ID为0000.0000.0002）

network-entity 10.0000.0000.0002.00exit

# 启用接口的IS-IS功能

interface GigabitEthernet 0/0/0

isis enable 1

quit

interface GigabitEthernet 0/0/1

isis enable 1  # 进程号可省略，默认使用1

quit

（3）终端设备配置

• 左侧电脑：IP 地址 192.168.1.1/24，网关 192.168.1.254
• 右侧电脑：IP 地址 192.168.2.1/24，网关 192.168.2.254

三、配置验证与连通性测试

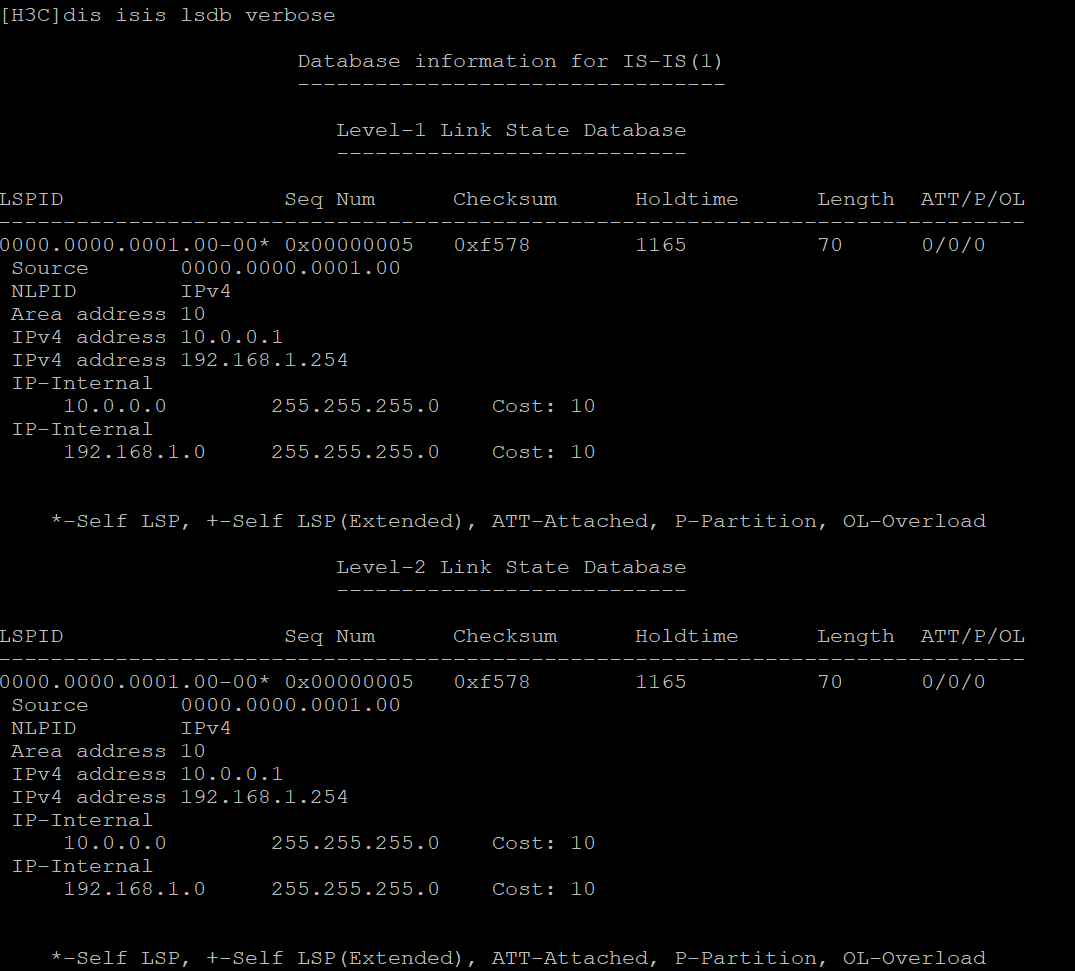

（1）查看 IS-IS 链路状态数据库

通过以下命令查看 LSP（链路状态报文）信息：

[H3C]dis isis 1 sdb verbose

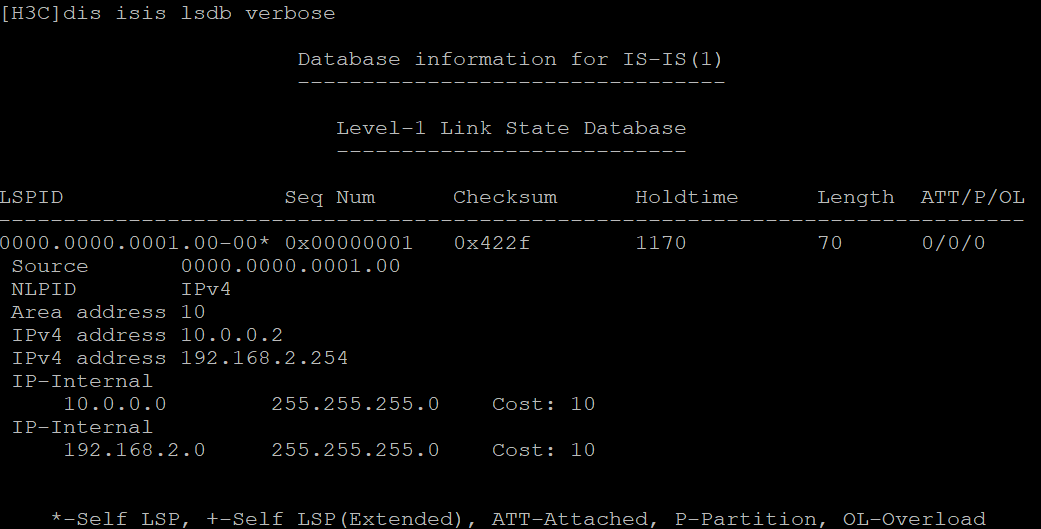

初始配置后，Level-1 和 Level-2 数据库均会生成 LSP 信息，包含设备 IP 地址、网段路由及开销值（示例片段）：

（2）跨网段连通性测试

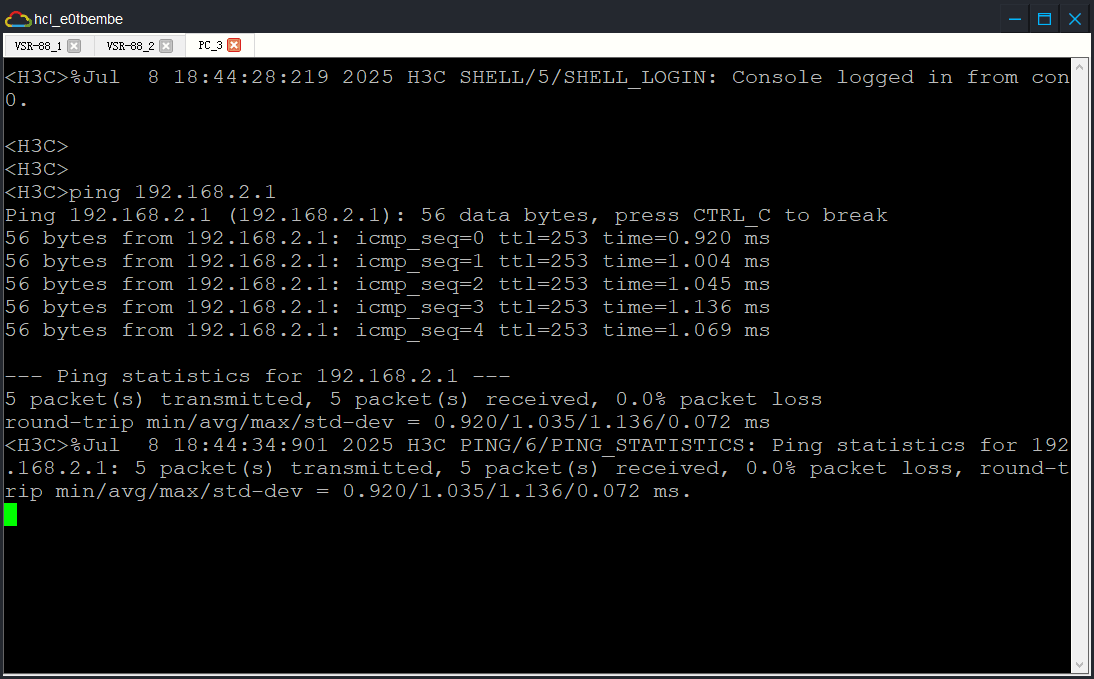

在左侧路由器上 Ping 右侧电脑（192.168.2.1），结果显示数据包全部可达：

连通性验证通过，表明 IS-IS 基础配置生效。

四、IS-IS 优化配置（非骨干网络场景）

默认情况下，IS-IS 路由器同时运行 Level-1 和 Level-2 级别，会产生额外的报文开销。对于非骨干网络，建议将设备及接口级别统一调整为 Level-1，减少资源占用。

（1）路由器级别调整

路由器

isis

is-level level-1  # 全局设置为Level-1路由器exit

（2）接口级别调整

interface GigabitEthernet 0/0/0

isis cir-level level-1  # 接口仅发送Level-1报文

quit

（其他接口配置同上，需在所有路由器上执行相同操作）

（3）优化后验证

再次查看 LSP 数据库：

[H3C]dis isis lsdb verbose

确认 Level-2 数据库已消失，优化配置生效。

总结

本文通过华三模拟器完成了 IS-IS 协议的从基础到优化的全流程配置，涵盖了网络实体配置、接口使能、状态验证及级别调整等核心操作。在实际部署中，需根据网络架构（骨干 / 非骨干）选择合适的运行级别，平衡路由性能与资源开销。

如需进一步扩展，可尝试配置路由聚合、认证功能或调整路由开销等高级特性，提升网络的稳定性与安全性。
