新华三模拟器实战：RIP 与 OSPF 协议配置全解析

在网络技术学习中，路由协议是构建网络通信的核心。本文将以华三（H3C）模拟器为平台，详细讲解 RIP 和 OSPF 协议的配置步骤与验证方法，适合网络初学者上手实践。

一、RIP 协议配置实战

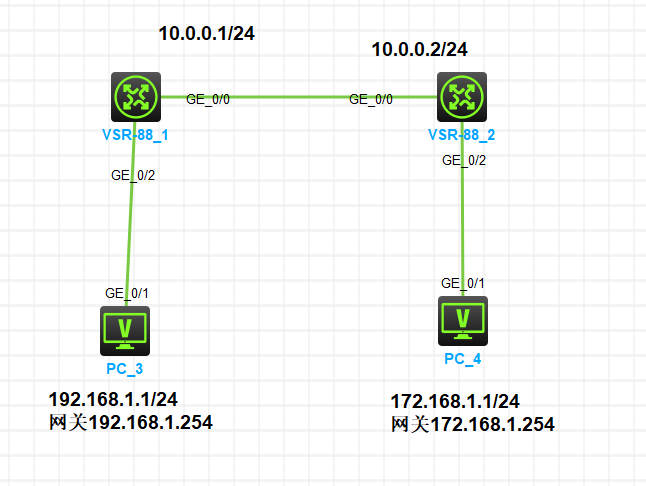

实验拓扑与准备

本次实验使用华三模拟器（HCL 或 eNSP）搭建基础网络，拓扑结构如下：

• 两台 VSR-88 路由器（R1 和 R2）通过 GE0/0 接口互连，接口 IP 分别为 10.0.0.1/24 和 10.0.0.2/24
• R1 连接 PC_3，PC_3 的 IP 为 192.168.1.1/24，网关指向 192.168.1.254
• R2 连接 PC_4，PC_4 的 IP 为 172.168.1.1/24，网关指向 172.168.1.254

详细配置步骤

1. 左侧路由器（R1）配置

<H3C> system-view               // 进入系统视图

[H3C] rip                       // 启用RIP协议

[H3C-rip-1] version 2           // 指定RIP版本为Version 2（支持无类路由）

[H3C-rip-1] no summary          // 关闭自动汇总（避免子网信息丢失）

[H3C-rip-1] network 192.168.1.0 // 宣告直连网段（PC所在网段）

[H3C-rip-1] network 10.0.0.0    // 宣告路由器互连网段

[H3C-rip-1] quit

2. 右侧路由器（R2）配置

<H3C> system-view

[H3C] rip

[H3C-rip-1] version 2

[H3C-rip-1] no summary

[H3C-rip-1] network 172.168.1.0 // 宣告PC_4所在网段

[H3C-rip-1] network 10.0.0.0    // 宣告互连网段

[H3C-rip-1] quit

3. PC 机配置

• PC_3：IP 192.168.1.1/24，网关 192.168.1.254
• PC_4：IP 172.168.1.1/24，网关 172.168.1.254

连通性验证

在 R1 上执行 ping 命令测试与 PC_4 的连通性：

<H3C> ping 172.168.1.1

结果显示数据包全部可达，RIP 配置成功。

二、OSPF 协议配置实战

实验环境说明

沿用上述 RIP 实验的拓扑结构，将路由协议替换为 OSPF，重点演示不同区域的配置方法。

详细配置步骤

1. 左侧路由器（R1）配置

<H3C> system-view

[H3C] ospf 1                    // 创建OSPF进程1

[H3C-ospf-1] area 0             // 加入区域0（骨干区域）

[H3C-ospf-1-area-0.0.0.0] network 10.0.0.0 0.0.0.255  // 宣告互连网段（反掩码）

[H3C-ospf-1-area-0.0.0.0] network 192.168.1.0 0.0.0.255  // 宣告PC网段

[H3C-ospf-1-area-0.0.0.0] no summary-address  // 可选：关闭区域汇总

[H3C-ospf-1-area-0.0.0.0] quit

2. 右侧路由器（R2）配置

<H3C> system-view

[H3C] ospf 1

[H3C-ospf-1] area 2             // 加入区域2（非骨干区域）

[H3C-ospf-1-area-0.0.0.2] network 10.0.0.0 0.0.0.255  // 宣告互连网段

[H3C-ospf-1-area-0.0.0.2] network 172.168.1.0 0.0.0.255  // 宣告PC网段

[H3C-ospf-1-area-0.0.0.2] no summary-address

[H3C-ospf-1-area-0.0.0.2] quit

3. PC 机配置

与 RIP 实验保持一致（IP 和网关不变）。

连通性验证

在 R1 上执行 ping 命令测试与 PC_4 的通信：

<H3C> ping 172.168.1.1

测试结果显示通信正常，OSPF 跨区域配置成功。

三、协议配置要点对比

四、总结与扩展

通过华三模拟器的实战配置，我们掌握了 RIP 和 OSPF 的基础配置流程。实际应用中，需根据网络规模选择合适的协议：

• 小型办公网络可选用 RIP，配置简单易维护
• 企业级网络建议使用 OSPF，支持更复杂的拓扑和更高的稳定性

后续可进一步学习路由重分发（RIP 与 OSPF 互通）、路由过滤等高级特性，逐步构建完整的网络知识体系。

提示：配置过程中若出现连通性问题，可通过display ip routing-table查看路由表，或display rip peer/display ospf peer检查邻居关系，定位故障点。
