锐捷模拟器链路聚合配置教程

链路聚合就是把两台交换机之间的 2 条物理网线 “捆成 1 条虚拟线”—— 好处很直接:①网速翻倍(2 条 1000M 线聚合后总网速 2000M);②防断网(一条线坏了,另一条能继续传数据)。下面用 2 台锐捷交换机,分 “二层”“三层” 两种场景

一、实验准备

  • 2 台锐捷交换机(后面简称 “SW1”“SW2”,方便区分)
  • 2 根网线(用来连接两台交换机的指定端口,具体怎么连看下面的拓扑)

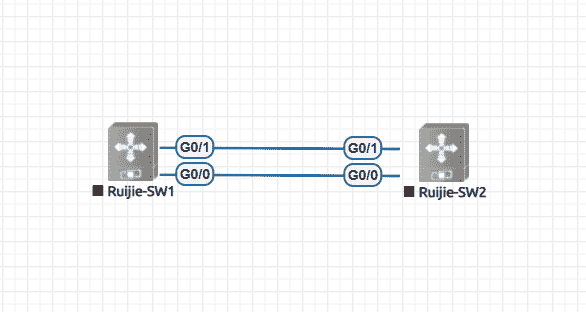

二、拓扑图连接


三、场景 1:二层链路聚合(常用,传 VLAN 数据)

第一步:配置 SW1(主动模式端)

Int rang g 0/0-1  // 同时选中SW1的G0/0和G0/1两个端口

Port-group 1 mode active  // 把选中的端口加入“聚合组1”,并设为主动模式

Int aggregateport 1  // 进入“聚合端口1”

Switch mode trunk  // 把聚合端口设为Trunk模式

Aggregateport load-balance src-dst-ip  // 配置聚合组的流量负载分担

第二步:配置 SW2(被动模式端)

Int rang g 0/0-1  // 同时选中SW2的G0/0和G0/1两个端口

Port-group 1 mode passive  // 把选中的端口加入“聚合组1”,设为被动模式

Int aggregateport 1  // 进入SW2的“聚合端口1”(虚拟端口,和SW1的聚合组1对应)

Switch mode trunk  // 设为Trunk模式,和SW1保持一致,允许所有VLAN数据通过

Aggregateport load-balance src-dst-ip  // 数据分配规则和SW1一致,避免规则不匹配

四、场景 2:三层链路聚合(进阶,传跨网段数据)

第一步:配置 SW1

Int rang g 0/0-1  // 选中SW1的G0/0和G0/1端口

No switchport  // 把这两个端口从“二层端口”改成“三层端口”

Int aggregateport 1  // 进入SW1的“聚合端口1”

No switchport  // 把聚合端口也改成三层模式

Ip address 10.0.0.1 24  // 给聚合端口配IP和子网掩码

Port-group 1 mode active  // 把端口加入“聚合组1”,设为主动模式

Aggregateport load-balance src-dst-ip  // 按IP分配数据,避免数据传乱

第二步:配置 SW2

Int rang g 0/0-1  // 选中SW2的G0/0和G0/1端口

No switchport  // 改成三层端口

Int aggregateport 1  // 进入SW2的“聚合端口1”

No switchport  // 聚合端口改成三层模式

Ip address 10.0.0.2 24  // 配同网段IP:10.0.0.2(和SW1的10.0.0.1能互通)

Port-group 1 mode passive  // 加入聚合组1,设为被动模式

Aggregateport load-balance src-dst-ip  // 数据分配规则和SW1一致

五、验证配置

命令 1:查看聚合端口汇总

Show aggregateport summary


命令 2:查看端口状态

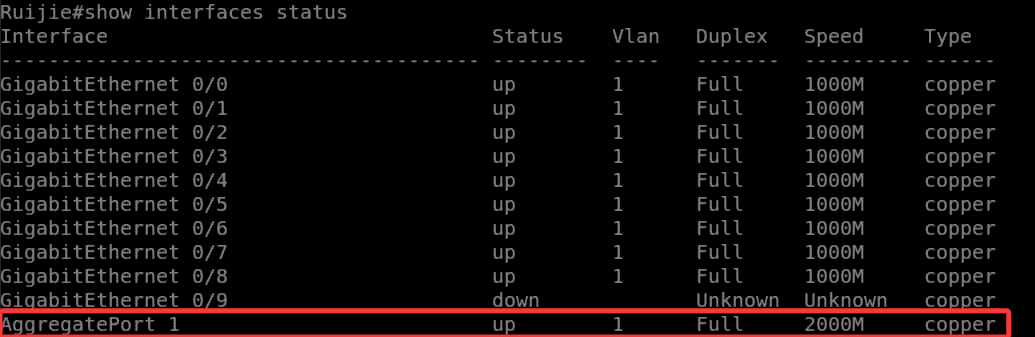

Show interfaces staus


命令 3:查看协商状态

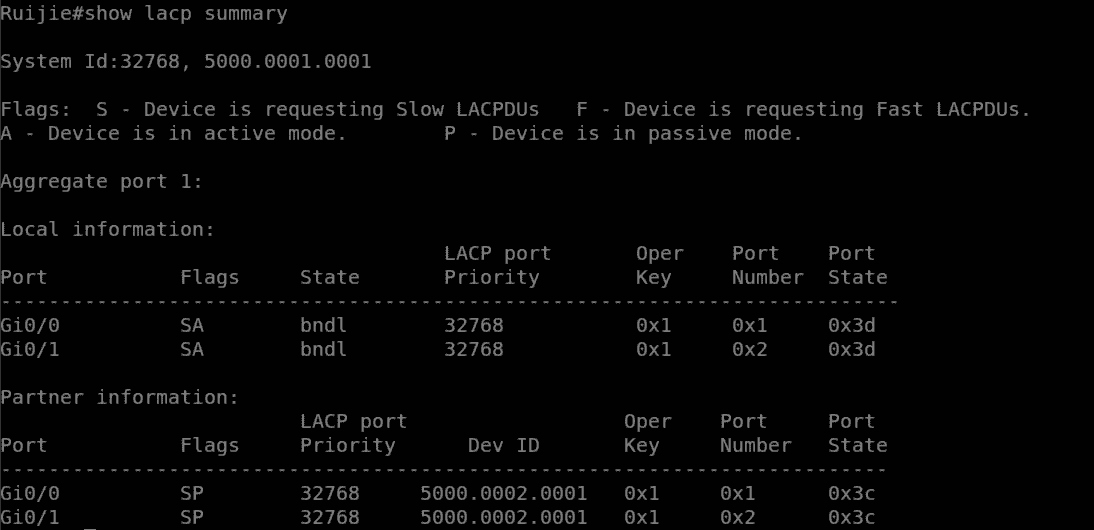

Show lacp summary


六、小白常见问题

  1. 聚合端口显示 “down”(用不了)?
    先查网线:是不是 G0/0 连 G0/0、G0/1 连 G0/1(插错必失败);再输no shutdown(启用被禁用的端口)。
  2. 二层聚合传不了 VLAN 数据?
    没输Switch mode trunk!二层聚合必须设 Trunk 模式,不然只能传默认 VLAN1 的数据。
  3. 三层聚合配不了 IP?
    没输no switchport!二层端口不能配 IP,必须先改成三层端口。
