新华三模拟器实战：DHCP 配置与单臂路由实现指南

在网络设备配置学习中，DHCP（动态主机配置协议）和单臂路由是两个基础且重要的知识点。本文将基于新华三模拟器，详细讲解 DHCP 服务器的搭建以及单臂路由的配置方法，适合网络初学者跟着操作练习。

一、DHCP 服务器配置（基于新华三路由器）

DHCP 能自动为网络中的设备分配 IP 地址、子网掩码、网关等参数，避免手动配置的繁琐。以下是具体步骤：

实验环境准备

• 硬件设备：1 台路由器（如 BSR-88）、1 台交换机（如 S6850）、2 台 PC 机
• 拓扑连接：路由器通过 GE0/0 接口连接交换机，交换机分别连接两台 PC 机（接口可选用 GE0/2、GE0/3 等）

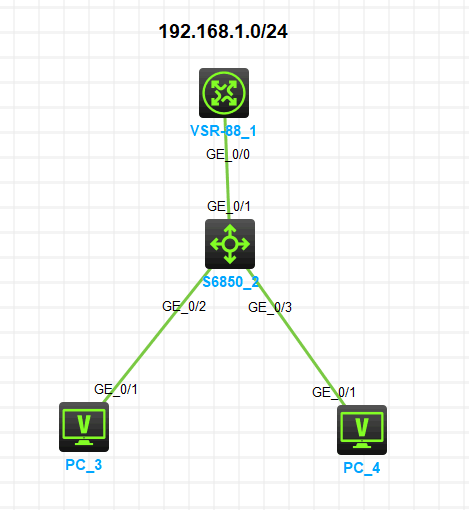

拓扑示例

详细配置步骤

1. 路由器启用 DHCP 功能

登录路由器命令行界面，执行以下命令：

# 启用DHCP服务

dhcp enable

# 创建地址池（名称自定义，这里以“1”为例）

dhcp server ip-pool 1

# 配置地址池网段（子网掩码24位）

network 192.168.1.0 24

# 指定网关地址

gate-list 192.168.1.254

2. 配置路由器接口

将连接交换机的接口设置为网关，并排除网关地址避免被分配：

# 进入GE0/0接口

int g 0/0/0

# 配置接口IP（与网关地址一致）

ip add 192.168.1.254 24

# 禁止分配网关IP（避免冲突）

dhcp server forbidden-ip 192.168.1.254

3. PC 机开启 DHCP 自动获取

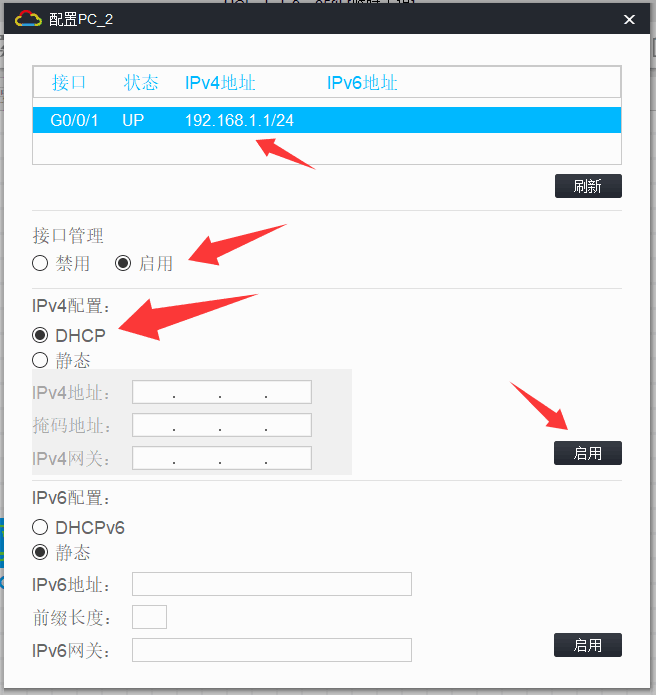

在 PC 机的网络接口配置中，选择 “IPv4 配置” 为 “DHCP” 模式，等待片刻后，设备会自动获取 IP 地址（如 192.168.1.1/24）。

注意：新华三模拟器的 DHCP 地址分配可能有延迟，若未立即获取，可点击 “刷新” 按钮重试。

二、单臂路由配置（实现不同 VLAN 间通信）

单臂路由通过路由器的子接口实现不同 VLAN 间的通信，适用于网络中 VLAN 划分后需要跨网段通信的场景。

实验环境

与 DHCP 配置相同，仍使用 1 台路由器、1 台交换机和 2 台 PC 机。

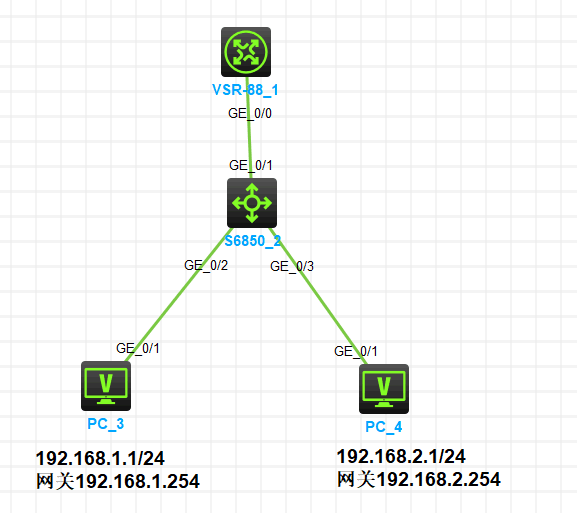

拓扑示例

详细配置步骤

1. 路由器配置子接口

# 进入子接口GigabitEthernet 0/0/0.1（对应VLAN 10）

[H3C]interface GigabitEthernet 0/0/0.1

# 配置IP地址（VLAN 10的网关）

[H3C-GigabitEthernet0/0.1]ip address 192.168.10.254 24

# 绑定VLAN 10（802.1q封装）

[H3C-GigabitEthernet0/0.1]vlan-type dot1q vid 10

# 启用接口

[H3C-GigabitEthernet0/0.1]no shutdown

# 进入子接口GigabitEthernet 0/0/0.2（对应VLAN 20）

[H3C]interface GigabitEthernet 0/0/0.2

# 配置IP地址（VLAN 20的网关）

[H3C-GigabitEthernet0/0.2]ip address 192.168.20.254 24

# 绑定VLAN 20

[H3C-GigabitEthernet0/0.2]vlan-type dot1q vid 20

# 启用接口

[H3C-GigabitEthernet0/0.2]no shutdown

2. 交换机配置 VLAN 与 Trunk

交换机需要划分 VLAN，并将连接路由器的接口配置为 Trunk 模式（允许所有 VLAN 通过）：

# 创建VLAN 10，并将连接PC的接口加入（如GE1/0/2）

vlan 10

port g 1/0/2

# 创建VLAN 20，并将连接另一台PC的接口加入（如GE1/0/3）

vlan 20

port g 1/0/3

# 进入连接路由器的接口（如GE1/0/1）

int g 1/0/1

# 设置接口为Trunk模式

port link-type trunk

# 允许所有VLAN通过

port trunk permit vlan all

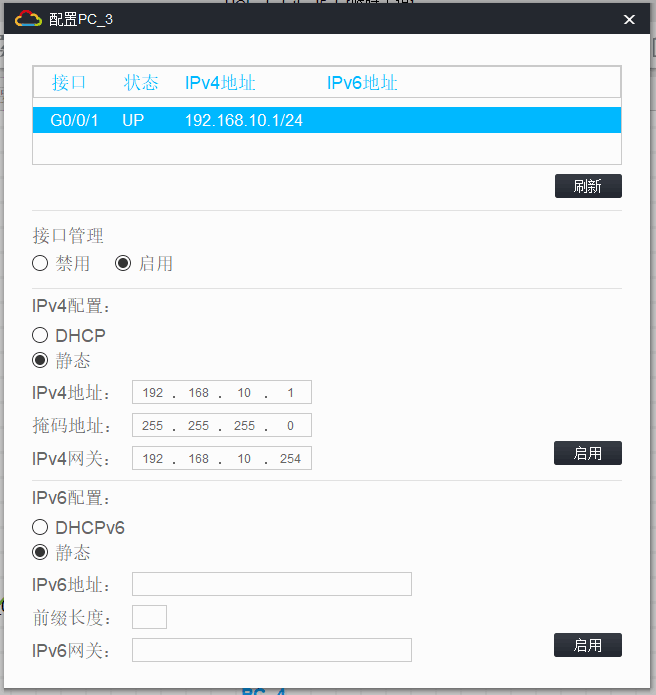

3. PC 机配置静态 IP

分别为两台 PC 机配置对应 VLAN 的静态 IP（需与路由器子接口在同一网段）：

• PC1（接入 VLAN 10）：IP 地址 192.168.10.1/24，网关 192.168.10.254
• PC2（接入 VLAN 20）：IP 地址 192.168.20.1/24，网关 192.168.20.254

连通性测试

在 PC 机的命令行终端中，使用ping命令测试跨 VLAN 通信：

# 在PC1上 ping PC2的IP

ping 192.168.20.1

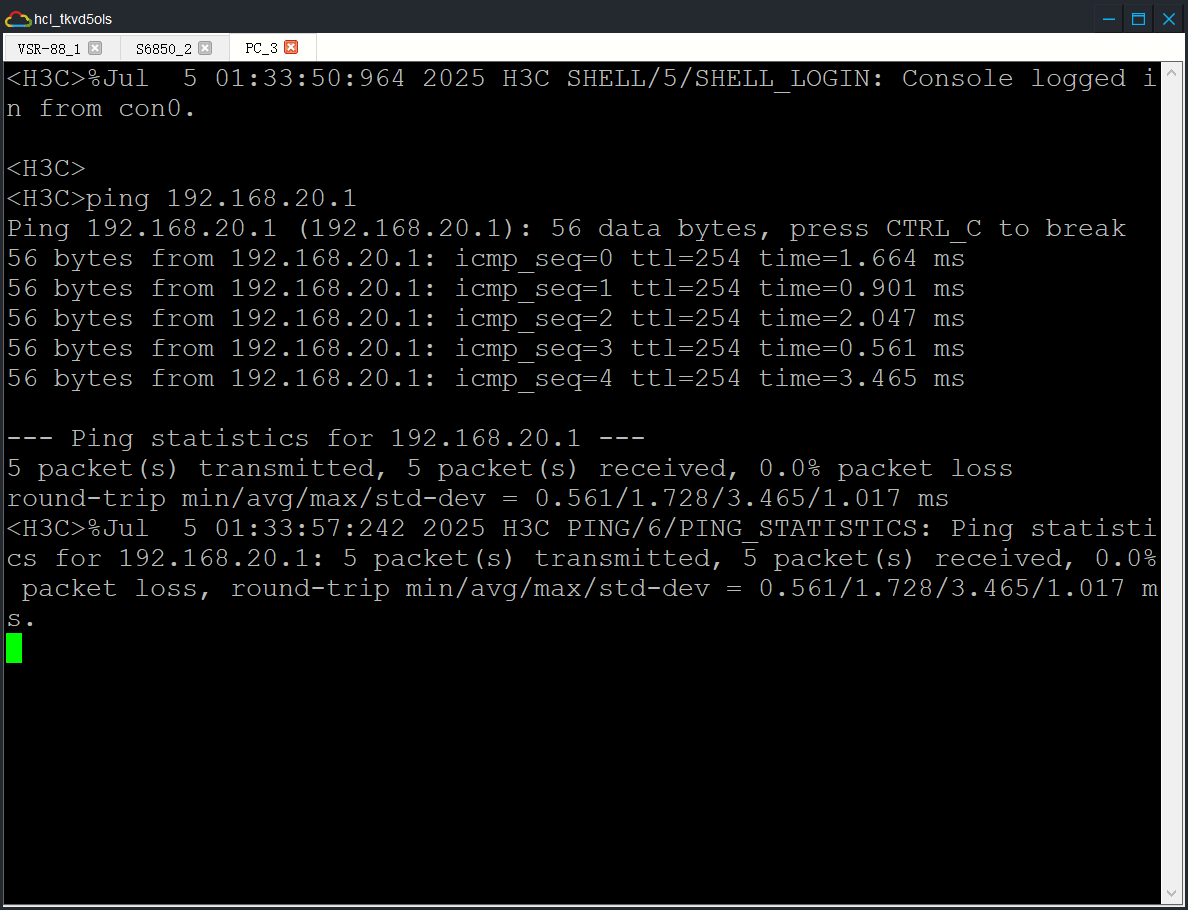

测试结果如图

若返回 “Reply from 192.168.20.1”，则说明单臂路由配置成功，不同 VLAN 的设备可正常通信。

总结

本文通过新华三模拟器实战，详细演示了 DHCP 自动分配 IP 地址和单臂路由实现 VLAN 间通信的配置过程。实际操作中，需注意接口绑定、地址池规划及 VLAN 封装类型等细节，确保每一步配置的准确性。掌握这两个基础配置，可为后续学习更复杂的网络拓扑打下基础。
