思科模拟器链路聚合配置实战：从原理到实验全解析

一、链路聚合技术概述

链路聚合（EtherChannel）是将多个物理以太网链路捆绑成一个逻辑链路的技术，主要作用包括：

• 带宽扩展：将多条链路带宽叠加，如 2 条 100M 链路聚合后可达 200M
• 冗余备份：当一条链路故障时，流量自动切换到其他链路
• 负载均衡：根据数据包特征将流量分摊到不同链路上

二、实验环境准备

（一）硬件需求

• Cisco 2960 交换机 2 台
• PC 主机 4 台

（二）IP 地址规划表

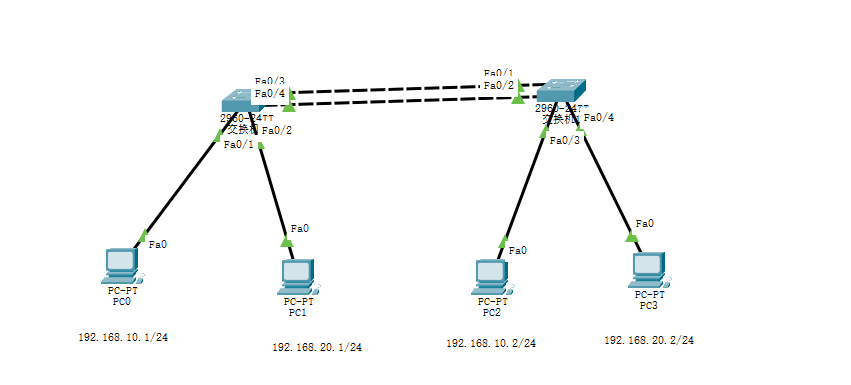

拓扑示例

三、配置实战步骤

（一）交换机基础配置（两台交换机相同步骤）

1.创建 VLAN

Switch>enable

Switch#configure terminal

Switch(config)#vlan 10

Switch(config-vlan)#name VLAN10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#name VLAN20

Switch(config-vlan)#exit

2.创建链路聚合组

Switch(config)#interface port-channel 1

Switch(config-if)#switchport mode trunk  # 设置为 trunk 模式

Switch(config-if)#exit

3.添加物理接口到聚合组

Switch(config)#interface range fastEthernet 0/3 - 4

Switch(config-if-range)#channel-group 1 mode active  # 使用 LACP 主动模式

Switch(config-if-range)#exit

（二）PC 设备 IP 配置

以 PC0 为例，配置步骤：

1.打开 PC0 的 "桌面" 选项卡

2.点击 "IP 配置"

3.输入 IP 地址：192.168.10.1

4.子网掩码：255.255.255.0

5.网关（可选）：192.168.10.254

四、配置验证与测试

（一）查看链路聚合状态

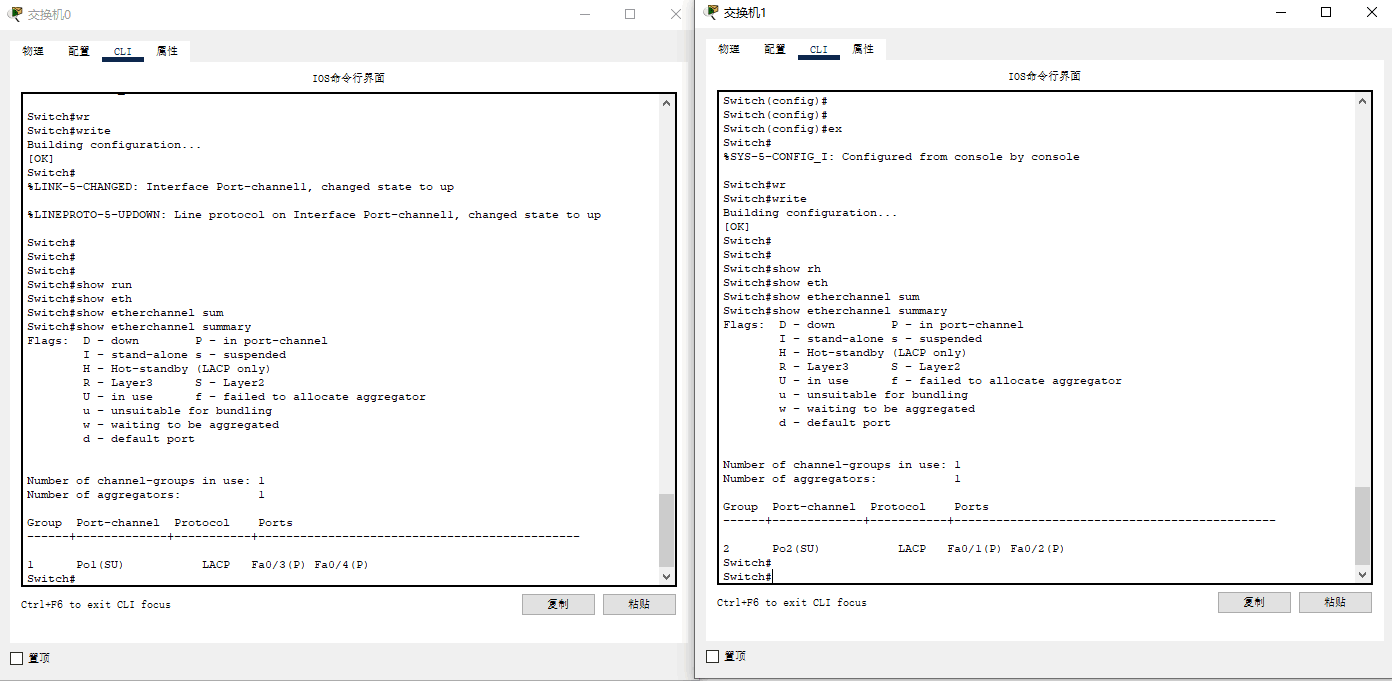

Switch#show etherchannel summary

关键输出解析：

• Group：聚合组编号
• Port-channel：逻辑接口名称
• Protocol：使用的协议（LACP）
• Ports：加入聚合组的物理接口状态（P 表示已聚合）

（二）连通性测试

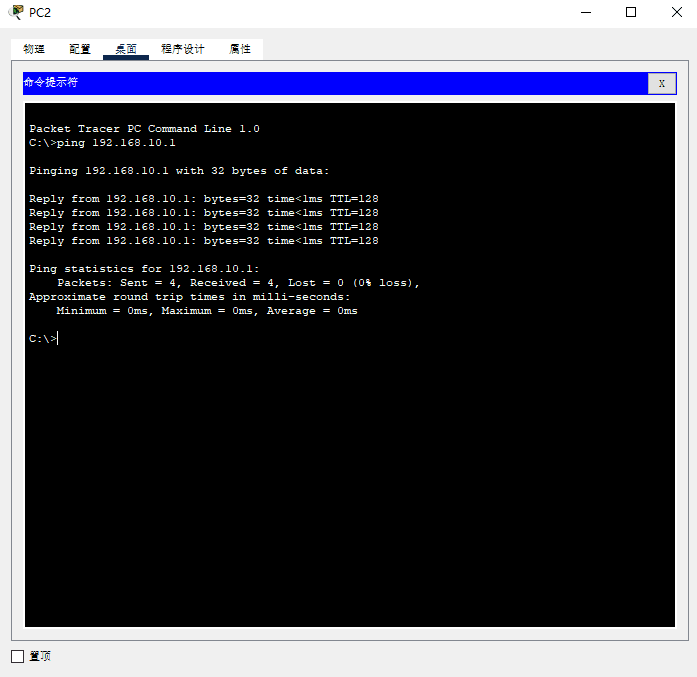

在 PC2 上执行 ping 命令：

C:\>ping 192.168.10.1

五、常见问题与解决方案

1.聚合组未形成

检查两端交换机的 channel-group 模式是否一致（active/passive）

确认物理接口均为 trunk 模式且允许所有 VLAN 通过

2.ping 测试不通

检查 VLAN 划分是否正确

使用show interface port-channel 1查看链路协议状态

六、实验拓展建议

1.尝试配置不同的 LACP 模式（active/passive）观察聚合状态变化

2.模拟链路故障场景，观察流量切换时间

通过本实验，我们成功实现了基于 LACP 协议的链路聚合配置，不仅提升了网络带宽，还实现了链路冗余功能。这种技术在企业网络核心层和汇聚层应用广泛，是构建高可用网络的基础技术之一。
