华为模拟器网络协议实战：BGP 与 IS-IS 配置全攻略

2025-7-2

在网络工程领域，BGP（边界网关协议）和 IS-IS（中间系统到中间系统）是两类核心路由协议，分别在自治系统间路由和大规模内部网络中扮演关键角色。本文基于华为 AR3260 模拟器，通过完整的实验流程详解两种协议的配置要点，帮助技术人员快速掌握实战技能。

一、BGP 协议配置：从拓扑搭建到邻居验证

（一）实验环境准备

1. 设备与自治系统规划

AR1：属于 AS 100，作为外部自治系统节点

AR2、AR3：属于 AS 200，构成内部自治系统

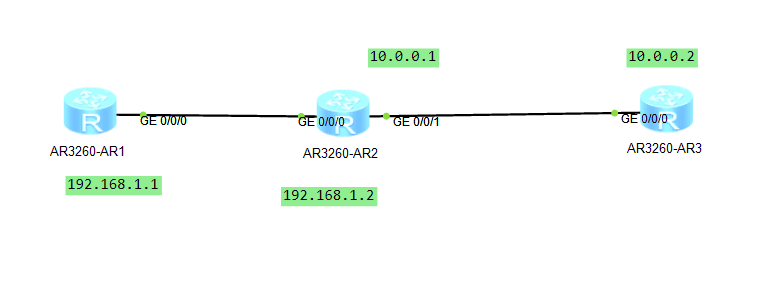

2.拓扑结构与接口配置

设备间通过 GE 接口连接，具体拓扑及 IP 分配如下：

AR1 的 GE 0/0/0 接口 ↔ AR2 的 GE 0/0/0 接口，IP 地址分别为 192.168.1.1 和 192.168.1.2

AR2 的 GE 0/0/1 接口 ↔ AR3 的 GE 0/0/0 接口，IP 地址分别为 10.0.0.1 和 10.0.0.2

（二）核心配置命令详解

1. AR1（AS 100）配置

bgp 100                          # 进入BGP进程，指定AS号100peer 192.168.1.2 as-number 200   # 配置AR2为邻居，AS号200

2. AR2（AS 200）配置

bgp 200                          # 进入BGP进程，指定AS号200

peer 192.168.1.1 as-number 100   # 配置AR1为外部邻居

peer 10.0.0.2 as-number 200      # 配置AR3为内部邻居

3. AR3（AS 200）配置

bgp 200                          # 进入BGP进程，指定AS号200
peer 10.0.0.1 as-number 200      # 配置AR2为邻居

（三）邻居状态验证与分析

1. 关键验证命令

display bgp peer               # 查看所有BGP邻居状态

2. 状态参数解析

关键参数解析

字段	含义说明
Peer	邻居设备的接口 IP 地址
V	BGP 协议版本号（通常为 4）
AS	邻居所属的自治系统号
MsgRcvd	从邻居接收的 BGP 消息数量
MsgSent	发送给邻居的 BGP 消息数量
Up/Down	邻居关系持续建立的时间
State	邻居状态（Established 为正常状态）

3. 成功标志

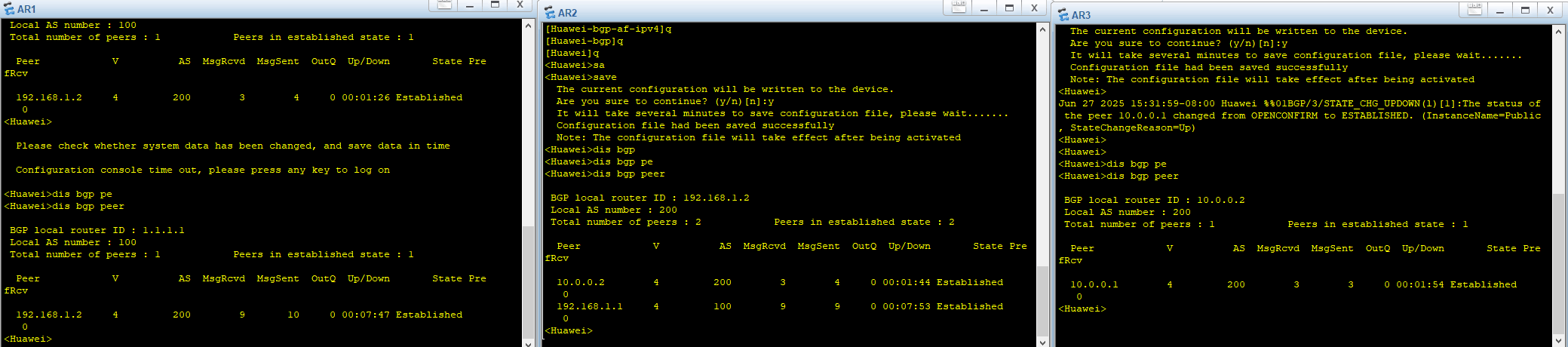

当邻居状态从OPENCONFIRM转变为ESTABLISHED时，表明 BGP 邻居关系建立成功，系统会生成类似以下的日志：

二、IS-IS 协议配置：从基础到进阶实践

（一）协议核心概念与环境

1. 技术特点

基于 TLV（类型 - 长度 - 值）结构，支持 IPv4/IPv6 双栈

适合大规模网络拓扑，比 OSPF 更高效

通过 NET 地址（网络实体地址）标识设备，格式为：49.0001.0000.0000.0001.00（区域号 + 系统 ID + 服务选择符）

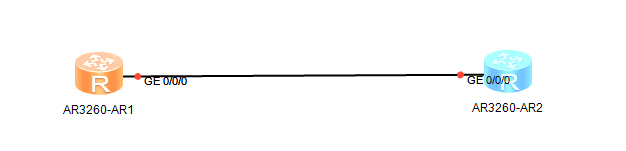

2. 实验环境搭建（附拓扑图）

2 台华为 AR3260 路由器，通过 GE0/0/0 接口互联

逻辑拓扑：

（二）基础配置核心步骤

1. 初始化进程与 NET 地址配置

isis 1                           # 进入IS-IS进程1network-entity 49.0001.0000.0000.0001.00  # 配置NET地址

NET 地址字段解析：

49：私有地址标识（类似 10.0.0.0/8）
0001：等同于 OSPF 的 Area ID

0000.0000.0001：6 字节唯一标识（建议与 IP 映射，如1.1.1.1）

00：IP 环境固定值

2. 协议层级与接口配置

# 协议层级配置（三选一）

is-level level-1                 # 仅运行Level-1路由

is-level level-1-2               # 同时运行Level-1/2路由  is-level level-1-only            # 仅运行Level-1路由（与level-1略有差异）



# 接口激活与链路类型配置

interface GigabitEthernet 0/0/0

isis enable 1                    # 绑定到IS-IS进程1

isis circuit-type p2p            # 配置为点对点链路（生产环境常用）

（三）LSDB 查询与路由分析

1. 核心查询命令

display isis lsdb                # 查看所有LSDB

display isis lsdb level-1        # 查看Level-1数据库

display isis lsdb verbose        # 查看详细信息

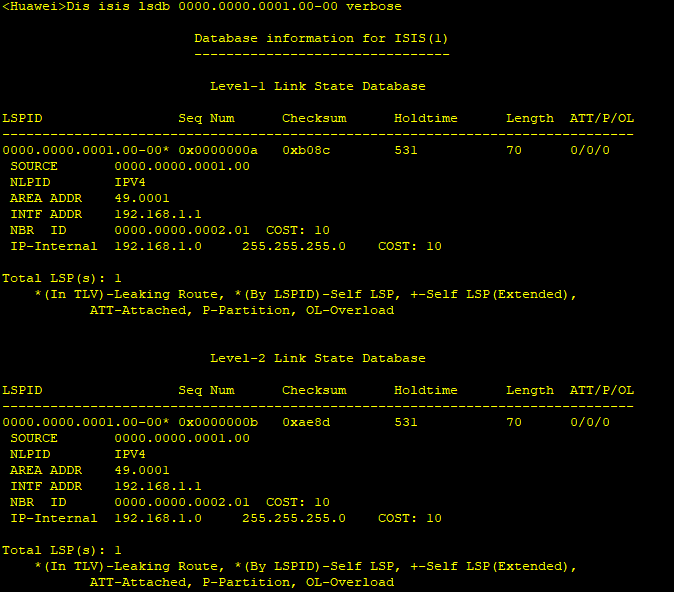

2. LSP 条目解析（以实节点为例）

LSPID: 0000.0000.0001.00-00 # 实节点LSP（后缀-00）SOURCE: 0000.0000.0001.00 # 生成设备的系统IDNBR ID: 0000.0000.0002.01 # 邻居系统ID，COST=10（链路开销）IP-Internal: 192.168.1.0/24 # 直连网段信息

（四）高级配置与优化

1. 链路级别控制

isis circuit-level level-1       # 仅发送Level-1 Hello包

isis circuit-level level-2       # 仅发送Level-2 Hello包

isis circuit-level level-1-2     # 同时发送双级别Hello包

2. LSDB 同步故障处理

reset isis 1 process             # 重启IS-IS进程

clear isis 1 peer                # 清除邻居表重建连接

三、实践总结与建议

（一）协议对比要点

BGP：用于 AS 间路由，基于路径属性（如 AS_PATH、MED）决策，适合运营商网络

IS-IS：内部链路状态协议，基于 SPF 算法计算最短路径，适合大规模企业网络

（二）常见故障排查方向

BGP 邻居建立失败：
- 检查 AS 号配置是否一致
- 确认物理链路与 IP 连通性
- 排查防火墙或 ACL 是否阻断 BGP 端口（TCP 179）
IS-IS 邻居异常：
- 验证 NET 地址的区域号是否一致
- 检查链路类型（P2P / 广播）是否匹配
- 确认系统 ID 是否唯一（6 字节格式）
