思科模拟器三大动态路由协议实战：RIP/OSPF/EIGRP 配置与对比（附拓扑 + 命令 + 排错）

在网络技术学习中，动态路由协议是实现跨网段通信的核心。无论是中小型企业网络还是大型园区网，RIP、OSPF、EIGRP 这三大协议都占据重要地位。本文通过思科模拟器（Cisco Packet Tracer），以统一拓扑环境实战演示三大协议的配置过程，对比其核心原理与适用场景，帮你快速掌握动态路由协议的部署逻辑，适合网络新手及备考 CCNA 的同学参考。

一、动态路由协议核心价值与实验目标

动态路由协议能自动学习和维护路由信息，相比静态路由更适应网络变化。三大协议的核心定位如下：

RIP（路由信息协议）：距离矢量协议，配置最简单，适合小型网络（最大 15 跳限制）。

OSPF（开放最短路径优先）：链路状态协议，收敛快、支持大型网络，企业级首选。

EIGRP（增强内部网关路由协议）：思科私有协议，融合距离矢量与链路状态优势，适合中小型思科设备网络。

实验目标：通过同一网络拓扑，完成三大协议的配置与连通性测试，理解其配置差异、收敛机制及适用场景。

二、统一实验环境：设备、拓扑与 IP 规划

（一）设备清单（三大协议共用）

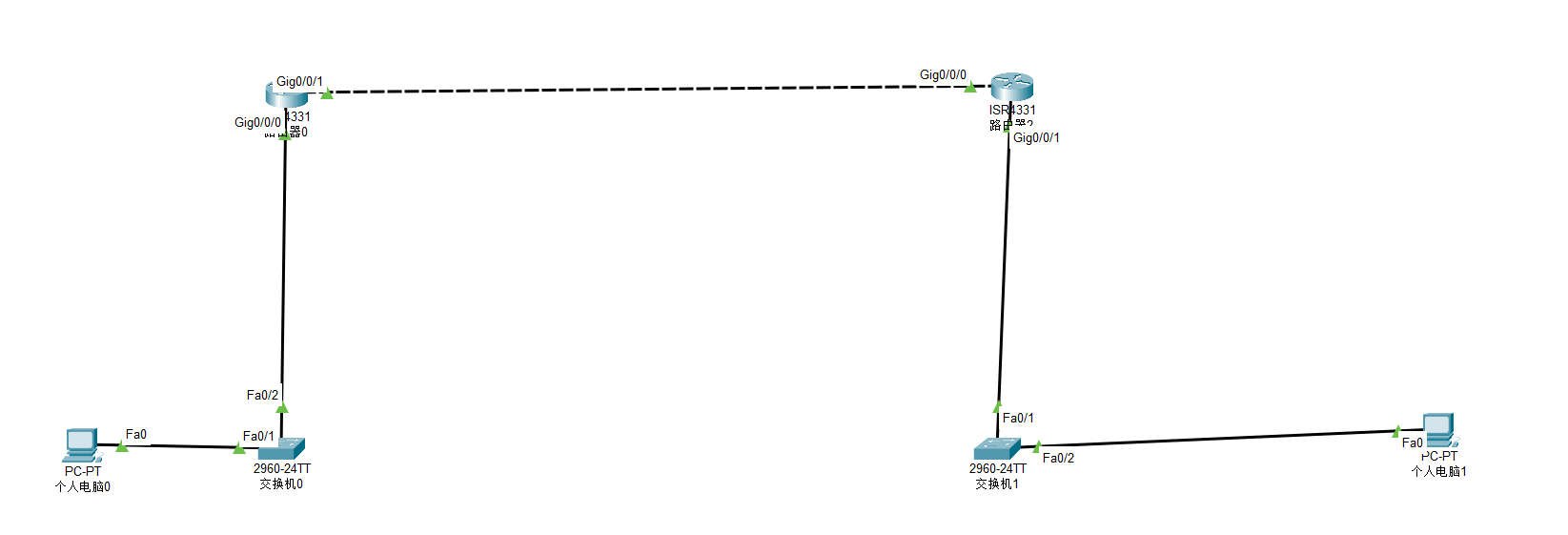

（二）拓扑结构设计

（三）IP 地址规划表（全网统一）

三、三大协议配置实战（分步详解）

（一）基础配置：路由器接口与 PC 设置（所有协议共用）

1.路由器接口配置（以 R1 为例）

# 进入全局配置模式

Router> enable

Router# configure terminal

# 配置骨干网接口（连接R2）

Router(config)# interface GigabitEthernet 0/0/0

Router(config-if)# ip address 10.0.0.1 255.255.255.0  # R1骨干网IP

Router(config-if)# no shutdown  # 激活接口

# 配置右侧局域网接口（连接PC1）

Router(config)# interface GigabitEthernet 0/0/1

Router(config-if)# ip address 192.168.1.254 255.255.255.0  # 右侧网关

Router(config-if)# no shutdown

2.R2 接口配置

# 骨干网接口（连接R1）

Router(config)# interface GigabitEthernet 0/0/1

Router(config-if)# ip address 10.0.0.2 255.255.255.0  # R2骨干网IP

Router(config-if)# no shutdown

# 左侧局域网接口（连接PC2）

Router(config)# interface GigabitEthernet 0/0/0

Router(config-if)# ip address 172.16.1.254 255.255.255.0  # 左侧网关

Router(config-if)# no shutdown

3.PC 设置

PC1：IP=192.168.1.1，子网掩码 = 255.255.255.0，网关 = 192.168.1.254

PC2：IP=172.16.1.1，子网掩码 = 255.255.255.0，网关 = 172.16.1.254

（二）RIP 协议配置（适合小型网络）

RIP 通过跳数计算路由，配置简单但有 15 跳限制，推荐用 v2 版本（支持子网掩码）。

1.R1 的 RIP 配置

# 启动RIP进程，指定版本2

Router(config)# router rip

Router(config-router)# version 2  # 必选，v2支持CIDR

Router(config-router)# network 192.168.1.0 0.0.0.255  # 宣告右侧局域网（反掩码）

Router(config-router)# network 10.0.0.0 0.0.0.255  # 宣告骨干网

Router(config-router)# no auto-summary  # 关闭自动汇总（避免路由黑洞）

2.R2 的 RIP 配置

Router(config)# router rip

Router(config-router)# version 2

Router(config-router)# network 172.16.1.0 0.0.0.255  # 宣告左侧局域网

Router(config-router)# network 10.0.0.0 0.0.0.255  # 宣告骨干网

Router(config-router)# no auto-summary

（三）OSPF 协议配置（适合中大型网络）

OSPF 基于链路状态数据库计算最短路径，支持大型网络，需指定区域（骨干区域 0 必选）。

1.R1 的 OSPF 配置

# 启动OSPF进程（进程号1仅本地有效）

Router(config)# router ospf 1# 宣告网段到骨干区域0（反掩码+区域号）

Router(config-router)# network 192.168.1.0 0.0.0.255 area 0

Router(config-router)# network 10.0.0.0 0.0.0.255 area 0

2.R2 的 OSPF 配置

Router(config)# router ospf 1

Router(config-router)# network 172.16.1.0 0.0.0.255 area 0

Router(config-router)# network 10.0.0.0 0.0.0.255 area 0

（三）EIGRP 协议配置（思科私有，中小型网络）

EIGRP 是思科私有协议，融合距离矢量与链路状态优势，需统一 AS 号（自治系统号）。

1.R1 的 EIGRP 配置

# 启动EIGRP进程，AS号1（全网需一致）

Router(config)# router eigrp 1

Router(config-router)# no auto-summary  # 关闭自动汇总# 宣告直连网段（用子网掩码，非反掩码）

Router(config-router)# network 192.168.1.0 255.255.255.0

Router(config-router)# network 10.0.0.0 255.255.255.0

2.R2 的 EIGRP 配置

Router(config)# router eigrp 1

Router(config-router)# no auto-summary

Router(config-router)# network 172.16.1.0 255.255.255.0

Router(config-router)# network 10.0.0.0 255.255.255.0

四、三大协议核心原理与配置对比

五、连通性测试与结果分析

（一）统一测试步骤

1.打开 PC1 的命令提示符（Command Prompt）

2.输入命令：ping 172.16.1.1（测试到 PC2 的跨网段连通性）

（二）测试结果对比

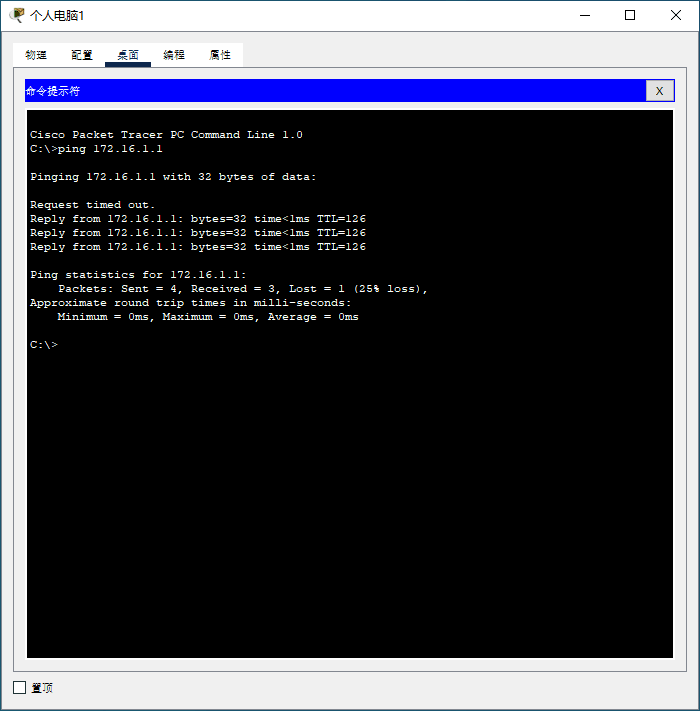

测试结论：所有协议最终均能实现跨网段通信，TTL 值均为 126（初始 128，经 2 跳路由减 2）。由于三种协议配置步骤和命令基本一致，我就放一张测试结果图了。

六、排错指南：从基础到协议专属

（一）通用排错步骤

1.接口层：检查接口是否激活
命令：show ip interface brief（确保接口状态为 “up”）

2.IP 层：验证直连连通性
命令：ping 10.0.0.2（R1 ping R2 骨干网 IP，确认直连通畅）

3.协议层：检查配置是否完整
命令：show running-config（查看路由协议配置是否遗漏网段）

（二）协议专属排错命令

七、总结：协议选型与进阶学习

（一）协议选型建议

• 小型办公室 / 实验室：选 RIP（配置最简单，资源占用低）。
• 大型企业 / 多厂商网络：选 OSPF（开放标准，支持复杂拓扑）。
• 思科设备中小型网络：选 EIGRP（收敛快，兼容思科生态）。

（二）进阶实验方向

1. 路由重分发：在同一网络中同时运行 RIP 和 OSPF，配置路由导入。
2. OSPF 多区域：划分 area 0（骨干）和 area 1（非骨干），配置 ABR（区域边界路由器）。
3. EIGRP 认证：通过密钥配置增强路由安全性。

通过本文的实战配置与对比，你已掌握三大动态路由协议的核心逻辑。建议在模拟器中反复练习，观察路由表生成过程，深入理解 “协议特性决定适用场景” 的网络设计原则。收藏本文，随时查阅配置细节，轻松应对网络实验与实际部署需求！
