主流厂商 OSPF 协议 DR/BDR 选举配置教程（思科 + 新华三 + 华为）

前言

OSPF（开放式最短路径优先）作为内部网关协议（IGP）的核心，在广播型网络（如以太网）中需通过 DR（指定路由器）与 BDR（备份指定路由器）优化邻接关系，减少 LSA（链路状态通告）泛洪数量。本文整合思科、新华三（H3C）、华为三大主流厂商模拟器的 OSPF DR/BDR 选举配置流程，从实验准备、分步配置到结果验证全程拆解，同时对比不同厂商的命令差异与共性规则，帮助网络工程师快速掌握跨厂商配置技能。

第一篇：思科模拟器（Cisco Packet Tracer）OSPF DR/BDR 配置

一、实验基础信息

（一）实验目的

• 掌握思科路由器接口 IP、OSPF 进程配置方法；
• 理解 DR/BDR 选举的 “优先级主导” 规则（优先级 0 不参与选举，数值越高越优先）；
• 熟练使用clear ip ospf process重启进程、show ip ospf neighbor验证选举结果。

（二）实验环境

• 二层交换机（型号：2960-24TT）×1
• 路由器（型号：ISR4331）×3（分别命名为 “路由器 0”“路由器 1”“路由器 2”）

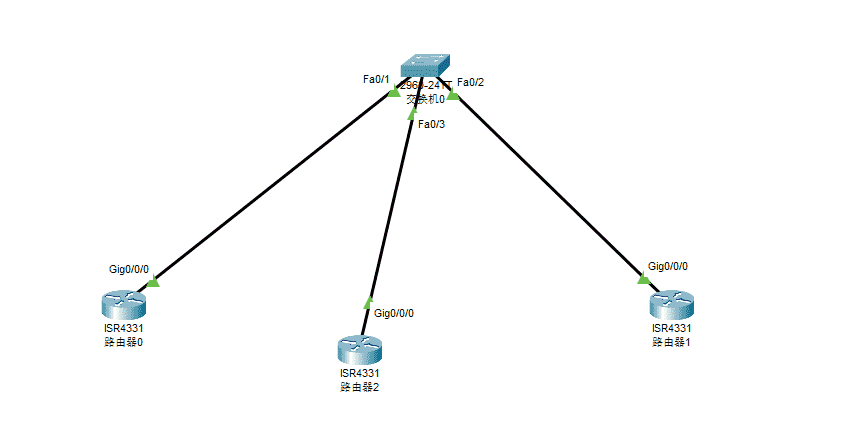

（三）拓扑结构

3 台路由器通过 Gig0/0/0 接口接入交换机的 Fa0/1、Fa0/2、Fa0/3 接口，所有接口处于 192.168.10.0/24 网段，形成 Area 0（骨干区域）的广播型网络。

二、分步配置流程（按路由器分述）

（一）通用操作前提

所有路由器需先进入全局配置模式，命令路径：
Router>enable（特权模式）→ Router#configure terminal（全局配置模式，提示符变为Router(config)#）；
接口配置时需进入接口视图（提示符Router(config-if)#），配置完成后用exit返回上一级视图。

（二）R0（路由器 0）配置

1. 接口 IP 配置与启用（思科接口默认关闭，需手动启用）

Router(config)#interface GigabitEthernet0/0/0  # 进入接口

Router(config-if)#ip address 192.168.10.10 255.255.255.0  # 配置IP和子网掩码

Router(config-if)#no shutdown  # 启用接口（默认关闭）

Router(config-if)#exit  # 返回全局配置模式

2. OSPF 进程配置与网段宣告

Router(config)#router ospf 1  # 启动OSPF进程1（进程号仅本地有效）

Router(config-router)#network 192.168.10.0 0.0.0.255 area 0  # 宣告网段到区域0

Router(config-router)#exit  # 返回全局配置模式

3. 配置 DR 优先级

Router(config)#interface GigabitEthernet0/0/0

Router(config-if)#ip ospf priority 5  # 优先级设为5

Router(config-if)#exit

（三）R1（路由器 1）配置

仅需调整 IP 地址与优先级，其余步骤与 R0 一致：

配置Gig0/0/0接口

Router(config)#interface GigabitEthernet0/0/0

Router(config-if)#ip address 192.168.10.20 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit


配置OSPF进程

Router(config)#router ospf 1

Router(config-router)#network 192.168.10.0 0.0.0.255 area 0

Router(config-router)#exit


设置OSPF优先级

Router(config)#interface GigabitEthernet0/0/0

Router(config-if)#ip ospf priority 8  # 优先级设为8（高于路由器0）

Router(config-if)#exit

（四）R2（路由器 2）配置

优先级设为 10（最高，预期选为 DR），其余步骤参考 R0：

//配置Gig0/0/0接口

Router(config)#interface GigabitEthernet0/0/0

Router(config-if)#ip address 192.168.10.30 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit


//配置OSPF进程

Router(config)#router ospf 1

Router(config-router)#network 192.168.10.0 0.0.0.255 area 0

Router(config-router)#exit


//设置OSPF优先级（最高，预期选为DR）

Router(config)#interface GigabitEthernet0/0/0

Router(config-if)#ip ospf priority 10  # 优先级设为10（三台中最高）

Router(config-if)#exit

三、进程重启与结果验证

（一）重启 OSPF 进程（关键步骤）

修改优先级或 Router ID 后，需重启进程使配置生效，每台路由器均需执行：

1. 从全局模式返回特权模式：Router(config)#exit（提示符变为Router#）；
2. 执行重启命令：Router#clear ip ospf process；
3. 弹出确认提示Reset ALL OSPF processes? [no]:，输入y确认。

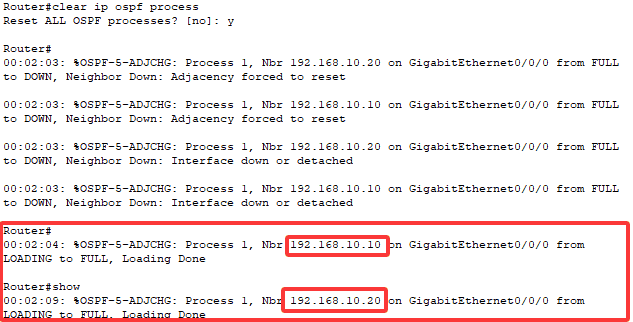

（二）查看邻居状态日志

重启后，路由器会输出邻居状态变化日志，关键日志含义：

• from FULL to DOWN：原有邻接关系因进程重启断开；
• from LOADING to FULL：邻居关系重建完成，OSPF 状态正常。

以 R2 为例，日志会包含与 R0（192.168.10.10）、R1（192.168.10.20）的两条状态变化：

（三）验证 DR/BDR 选举结果

在任意路由器的特权模式下执行show ip ospf neighbor，查看选举结果：

预期结果：R2（优先级 10）为 DR，R1（优先级 8）为 BDR，R0（优先级 5）为 DROTHER（非 DR/BDR）；

四、Router ID 配置规范（思科）

Router ID 是 OSPF 设备的唯一标识（全网需唯一），建议手动配置（避免默认值混乱）：

1. 配置命令：

Router(config)#router ospf 1

Router(config-router)#router-id 1.1.1.1  // R0用1.1.1.1，R1用2.2.2.2，R2用3.3.3.3

Router(config-router)#exit配置建议

2. 注意事项：手动配置 Router ID 后，需重启 OSPF 进程（clear ip ospf process）才能生效。

第二篇：新华三（H3C）模拟器 OSPF DR/BDR 配置

一、实验基础信息

（一）实验目的

• 掌握 H3C 路由器 OSPF 配置命令（与思科差异点：ospf dr-priority、display ospf peer）；
• 理解 H3C Router ID 的自动选择规则（优先 LoopBack 接口最大 IP，其次物理接口）。

（二）实验环境

1. 设备清单

• 三层交换机（1 台，用于构建广播域，使三台路由器处于同一 OSPF 网络）；
• 路由器（3 台，型号为 VSR-88 系列，分别命名为 VSR-88_2、VSR-88_3、VSR-88_4）；
• console 线 / 模拟器内置连接工具（用于设备配置）。

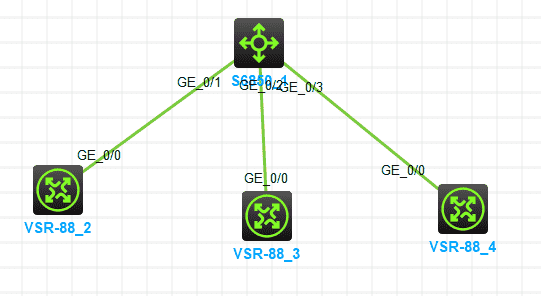

（三）网络拓扑（与思科一致，确保对比性）

二、分步配置流程

（一）通用操作前提

H3C 设备默认进入用户视图（提示符<H3C>），需先进入系统视图（system-view，提示符[H3C]），接口配置需进入接口视图（interface GigabitEthernet 0/0/0，提示符[H3C-GigabitEthernet0/0/0]）。

（二）V2（路由器 VSR-88_2）配置

1. 接口 IP 与 DR 优先级配置（H3C 可在接口视图直接配置优先级，无需单独步骤）

<H3C>system-view  // 进入系统视图

[H3C]interface GigabitEthernet 0/0/0  // 进入GE0/0/0接口

[H3C-GigabitEthernet0/0/0]ip address 192.168.10.10 255.255.255.0  // 配置IP

[H3C-GigabitEthernet0/0/0]ospf dr-priority 5  // 配置DR优先级为5

[H3C-GigabitEthernet0/0/0]quit  // 返回系统视图

2. OSPF 进程与 Router ID 配置（H3C 支持在启动 OSPF 时直接指定 Router ID）

[H3C]ospf 1 router-id 1.1.1.1  // 启动进程1，手动指定Router ID为1.1.1.1

[H3C-ospf-1]area 0  // 进入Area 0

[H3C-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255  // 宣告网段

[H3C-ospf-1-area-0.0.0.0]quit

[H3C-ospf-1]quit

（三）V3（路由器 VSR-88_3）配置

仅调整 IP、优先级与 Router ID，步骤与 V2 一致：

<H3C>system-view

[H3C]interface GigabitEthernet 0/0/0

[H3C-GigabitEthernet0/0/0]ip address 192.168.10.20 255.255.255.0

[H3C-GigabitEthernet0/0/0]ospf dr-priority 8

[H3C-GigabitEthernet0/0/0]quit


[H3C]ospf 1 router-id 2.2.2.2

[H3C-ospf-1]area 0

[H3C-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255

[H3C-ospf-1-area-0.0.0.0]quit

[H3C-ospf-1]quit

（四）V4（路由器 VSR-88_4）配置

优先级设为 10（最高），Router ID 为 3.3.3.3：

<H3C>system-view

[H3C]interface GigabitEthernet 0/0/0

[H3C-GigabitEthernet0/0/0]ip address 192.168.10.30 255.255.255.0

[H3C-GigabitEthernet0/0/0]ospf dr-priority 10

[H3C-GigabitEthernet0/0/0]quit


[H3C]ospf 1 router-id 3.3.3.3

[H3C-ospf-1]area 0

[H3C-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255

[H3C-ospf-1-area-0.0.0.0]quit

[H3C-ospf-1]quit

三、结果验证（H3C）

在任意路由器的系统视图或用户视图下执行display ospf peer（简称dis ospf peer），验证选举结果：

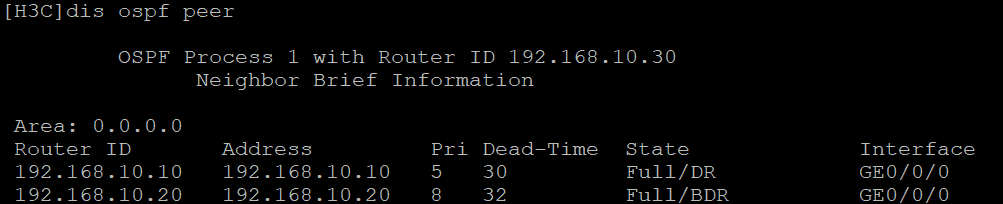

（一）示例输出（以 V4 为例）

[H3C]display ospf peer

（二）结果解读

• State列：Full表示邻接正常；Full/BDR表示 V3 为 BDR，Full/DROTHER表示 V2 为普通路由器；
• 当前设备 V4（Router ID 3.3.3.3）未在邻居列表中显示自身，但其优先级最高（10），故为 DR；
• 若状态未达Full，需检查：接口 IP 是否同网段、OSPF 区域是否一致、network命令是否正确（反掩码是否为0.0.255）。

第三篇：华为模拟器（eNSP）OSPF DR/BDR 配置

一、实验基础信息

（一）实验环境

• 1 台交换机（用于连接多台路由器，构建广播型网络环境）
• 3 台华为 AR 系列路由器（本实验以 AR1、AR2、AR3 为例，用于配置 OSPF 协议及 DR/BDR 优先级

（二）网络拓扑

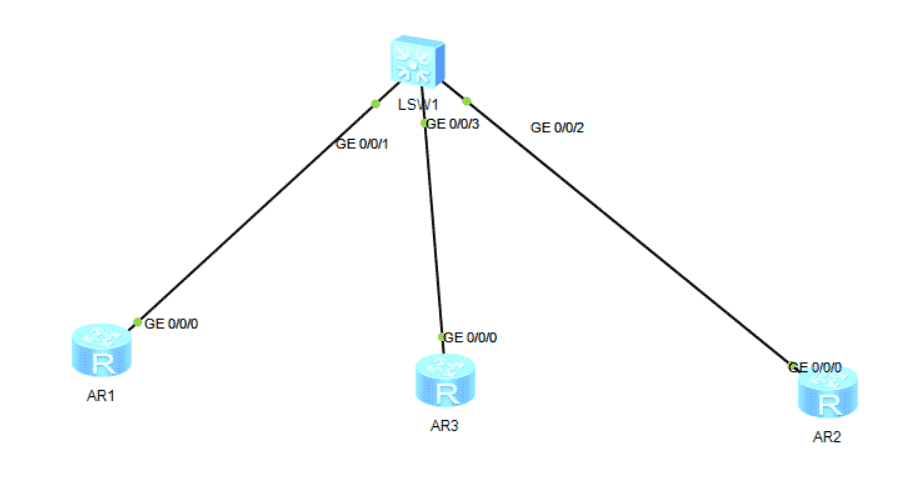

二、分步配置流程

（一）通用操作前提

华为设备默认进入用户视图（<AR1>），需进入系统视图（system-view，提示符[AR1]），接口配置进入接口视图（interface GigabitEthernet 0/0/0，提示符[AR1-GigabitEthernet0/0/0]）。

（二）AR1 配置

1. 接口 IP 配置

<AR1>system-view  //进入系统视图

[AR1]interface GigabitEthernet 0/0/0  //进入G0/0/0接口视图

[AR1-GigabitEthernet0/0/0]ip address 192.168.10.1 255.255.255.0  //配置接口IP及子网掩码

[AR1-GigabitEthernet0/0/0]quit  //退出接口视图

2. OSPF 进程与 Router ID 配置

[AR1]ospf 1 router-id 1.1.1.1  //启用OSPF进程1，设置路由器ID为1.1.1.1（路由器ID需唯一，通常使用LoopBack接口IP或固定IP）

[AR1-ospf-1]area 0  //进入OSPF区域0（骨干区域）

[AR1-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255  //宣告192.168.10.0/24网段（反掩码为0.0.0.255）

[AR1-ospf-1-area-0.0.0.0]quit

[AR1-ospf-1]quit

（二）AR2 路由器配置

1. 进入 GigabitEthernet 0/0/0 接口视图，配置 IP 地址

<AR2>system-view

[AR2]interface GigabitEthernet 0/0/0

[AR2-GigabitEthernet0/0/0]ip address 192.168.10.2 255.255.255.0

[AR2-GigabitEthernet0/0/0]quit

2. 启用 OSPF 进程，配置路由器 ID 及宣告网段

[AR2]ospf 1 router-id 2.2.2.2  //设置路由器ID为2.2.2.2

[AR2-ospf-1]area 0

[AR2-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255

[AR2-ospf-1-area-0.0.0.0]quit

[AR2-ospf-1]quit

3. DR 优先级配置

[AR1]interface GigabitEthernet 0/0/0

[AR1-GigabitEthernet0/0/0]ospf dr-priority 5  // 优先级设为5

[AR1-GigabitEthernet0/0/0]quit

（三）AR2 与 AR3 配置

• AR2：IP 为 192.168.10.2，优先级 8，Router ID 2.2.2.2，步骤与 AR1 一致；
• AR3：IP 为 192.168.10.3，优先级 10（最高），Router ID 3.3.3.3，步骤与 AR1 一致。

三、进程重启与结果验证

（一）重启 OSPF 进程

华为重启命令为reset ospf 1 process，每台路由器均需执行（需确认，输入Y）：

[AR1]reset ospf 1 process

Warning: The OSPF process will be reset. Continue? [Y/N]: Y

（二）验证选举结果

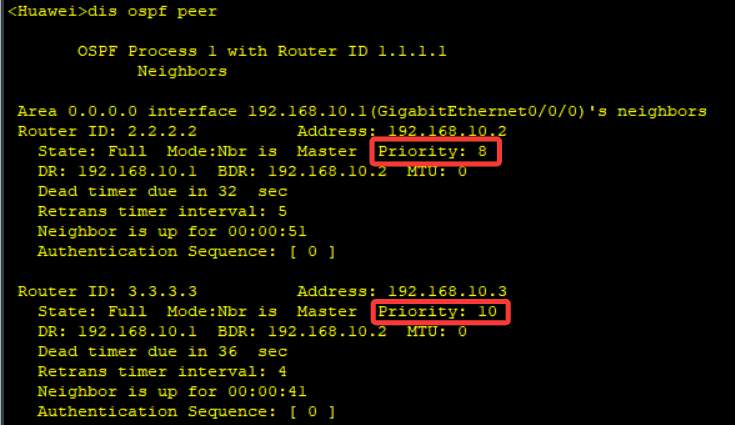

在 AR1 的系统视图下执行display ospf peer，示例输出：

（三）关键注意事项

• DR 稳定性原则：若网络中已存在 DR/BDR，新加入或优先级更高的路由器不会抢占（需同时重启所有路由器进程，才能让高优先级设备当选 DR）；

四、三大厂商配置命令对比表

五、共性规则与常见问题排查

（一）DR/BDR 选举核心规则（所有厂商通用）

1. 优先级范围：0-255，优先级 0 不参与选举，数值越高越优先；
2. 优先级相同：比较 Router ID，数值越大越优先；
3. 稳定性原则：已存在的 DR/BDR 不会被新加入的高优先级设备抢占，需重启所有进程重新选举。

（二）常见问题排查清单
