场景模拟：
想象你是一家公司的网络管理员。为了防止路由器坏了导致全公司断网，你买了两台路由器（R2 和 R3）做“双保险”。通过 VRRP 技术，它们会对外呈现一个“虚拟”的网关 IP。平时一台干活（主），另一台待命（备）；一旦主的挂了，备的立刻顶上，员工甚至感觉不到断网。
想象你是一家公司的网络管理员。为了防止路由器坏了导致全公司断网，你买了两台路由器（R2 和 R3）做“双保险”。通过 VRRP 技术，它们会对外呈现一个“虚拟”的网关 IP。平时一台干活（主），另一台待命（备）；一旦主的挂了，备的立刻顶上，员工甚至感觉不到断网。
1. 拓扑结构与规划
根据文档和常规实验设计，我们需要连接以下设备：
- R2：主网关路由器（连接 PC 所在的局域网）。
- R3：备网关路由器（连接 PC 所在的局域网）。
- R1：运营商或核心路由器（模拟外网）。
- LSW1：接入交换机（连接 PC、R2、R3）。
IP 规划表：
| 设备 | 接口 | IP 地址 | 作用说明 |
|---|---|---|---|
| R2 (Master) | E 0/0/1 | 192.168.1.1/24 | 连接内网，做 VRRP 主 |
| R3 (Backup) | E 0/0/0 | 192.168.1.2/24 | 连接内网，做 VRRP 备 |
| 虚拟网关 | – | 192.168.1.254 | PC 的默认网关 |
| R2-R1 | E 0/0/0 | 10.0.0.1/24 | 互联地址 |
| R3-R1 | E 0/0/1 | 10.0.1.1/24 | 互联地址 |
| R1 | – | 10.0.0.2 / 10.0.1.2 | 核心路由 |
2. 分步配置指南
第一步：配置主网关 R2
R2 的优先级要设高一点（120），这样它启动后会自动成为“老大”（Master）。
R2 的优先级要设高一点（120），这样它启动后会自动成为“老大”（Master）。
# 进入 R2 系统视图
system-view
# 1. 配置连接内网的接口（连接交换机LSW1）
interface Ethernet 0/0/1
ip address 192.168.1.1 255.255.255.0
# 开启 VRRP，组号为 1，虚拟 IP 是 192.168.1.254
vrrp vrid 1 virtual-ip 192.168.1.254
# 设置优先级为 120（默认100，数值越大越优先）
vrrp vrid 1 priority 120
# 开启抢占模式，延迟5秒，防止网络抖动频繁切换
vrrp vrid 1 preempt-mode timer delay 5
quit
# 2. 配置连接外网 R1 的接口
interface Ethernet 0/0/0
ip address 10.0.0.1 255.255.255.0
quit
# 3. 配置 OSPF 动态路由（宣告自己的网段）
ospf 1
area 0
network 192.168.1.0 0.0.0.255 # 修正：宣告整个网段
network 10.0.0.0 0.0.0.255第二步：配置备网关 R3
R3 的配置基本和 R2 一样，但不要设置优先级（保持默认 100），这样它就会自动成为“备胎”（Backup）。
R3 的配置基本和 R2 一样，但不要设置优先级（保持默认 100），这样它就会自动成为“备胎”（Backup）。
# 进入 R3 系统视图
system-view
# 1. 配置连接内网的接口
interface Ethernet 0/0/0
ip address 192.168.1.2 255.255.255.0
# 开启 VRRP，组号必须是 1，虚拟 IP 必须一致
vrrp vrid 1 virtual-ip 192.168.1.254
# 注意：这里不改优先级，默认就是100，比R2的120低
vrrp vrid 1 preempt-mode timer delay 5
quit
# 2. 配置连接外网 R1 的接口
interface Ethernet 0/0/1
ip address 10.0.1.1 255.255.255.0
quit
# 3. 配置 OSPF 动态路由
ospf 1
area 0
network 192.168.1.0 0.0.0.255
network 10.0.1.0 0.0.0.255第三步：配置核心路由器 R1
R1 负责连接 R2 和 R3，模拟外网环境。
# 进入 R1 系统视图
system-view
# 配置连接 R2 的接口
interface Ethernet 0/0/0
ip address 10.0.0.2 255.255.255.0
quit
# 配置连接 R3 的接口
interface Ethernet 0/0/1
ip address 10.0.1.2 255.255.255.0
quit
# 配置 OSPF（确保全网互通）
ospf 1
area 0
network 10.0.0.0 0.0.0.255
network 10.0.1.0 0.0.0.255四： 验证与排错
配置完成后，如何知道成功了没？请在 R2 和 R3 上执行以下命令：

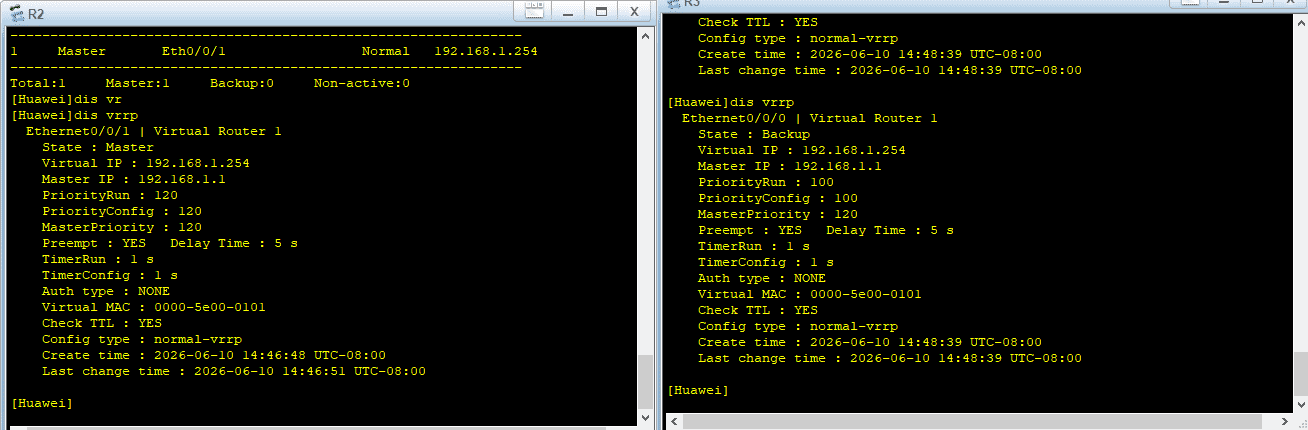

1.查看 VRRP 状态：
输入命令：
输入命令：
display vrrp-
- R2 上显示：
State : Master（主设备，负责转发数据）。 - R3 上显示：
State : Backup（备设备，待命监听）。
- R2 上显示：
2.测试故障切换：
-
- 在 R2 上模拟故障：进入接口
interface Ethernet 0/0/1，输入shutdown关闭接口。 - 迅速去 R3 上查看：
display vrrp。你会发现 R3 的状态变成了Master！ - 这说明 VRRP 切换成功，网络具备了高可用性。
- 在 R2 上模拟故障：进入接口
五：小提示
1.下联必须要配置PC机和交换机（交换机只需要二层就能通，不用进行多余的配置）
2.即使把路由器换成交换机，VRRP的配置命令也是如此。区别在于交换机没办法直接配置IP地址，所以需要创建vlan然后划分到接口，物理接口可以用access协议也可以用trunk协议，只要配置了路由协议能通就代表VRRP协议配置成功。
注：此文章部分内容由AI生成
