国产网络设备链路聚合配置全攻略:新华三与华为模拟器实战对比(含 LACP 模式详解)

在国产化网络设备部署中,链路聚合技术是提升带宽利用率与冗余能力的关键手段。新华三和华为作为国内网络设备的领军厂商,其链路聚合实现既有共通原理,也存在配置细节差异。本文将以模拟器环境为基础,全面拆解两大品牌设备的链路聚合配置流程,重点详解 LACP 动态模式的配置要点,为网络工程师提供从入门到精通的实战指南

一、链路聚合技术核心原理与国产化设备适配

链路聚合(Link Aggregation)通过将多个物理以太网端口捆绑为一个逻辑端口,实现三大核心价值:

  • 带宽线性叠加:例如 2 个 1Gbps 端口聚合后,可提供 2Gbps 逻辑带宽,突破单链路带宽限制;
  • 链路冗余保护:当某条物理链路因故障断开时,流量会自动切换至其他正常链路,避免网络中断;
  • 智能负载均衡:基于源 MAC 地址、目的 IP 地址等维度,将流量分摊到不同物理链路,提升整体链路利用率。

在国产设备中,链路聚合的技术实现略有差异:

  • 新华三(H3C):通过Bridge-Aggregation 接口承载,动态模式依赖 LACP 协议实现自动协商;
  • 华为(Huawei):通过Eth-Trunk 接口实现,支持手工负载均衡(无协议)和 LACP 动态模式,满足不同场景需求

二、LACP 模式核心优势:为何优先选择动态协商?

LACP(链路聚合控制协议)是 IEEE 802.3ad 标准定义的链路聚合协议,相比手工模式,具有以下不可替代的优势:

1.自动链路检测与协商
LACP 协议通过交换 LACPDU(链路聚合控制数据单元),自动识别两端可聚合的物理端口,无需人工指定端口归属。例如,当新增物理链路时,LACP 会自动判断其是否符合聚合条件(速率、双工模式一致),并将其加入聚合组,减少人工配置量。

2.故障自动隔离与恢复
手工模式下,若某条物理链路故障(如端口损坏、线缆断裂),设备无法自动感知,可能导致流量中断;而 LACP 会实时监测链路状态,当检测到链路故障时,立即将其从聚合组中移除,流量自动切换至其他正常链路,故障恢复后又会自动重新加入,全程无需人工干预。

3.负载均衡动态调整
LACP 支持基于多种维度(源 MAC、目的 IP 等)的负载均衡算法,且能根据链路状态动态调整流量分配。例如,当某条链路负载过高时,LACP 会自动将部分流量转移至负载较低的链路,避免单链路拥塞。

4.跨厂商兼容性
作为国际标准协议,LACP 可在不同厂商设备间实现互通(如新华三与华为交换机通过 LACP 聚合链路),而手工模式可能因厂商私有实现导致兼容性问题。

、新华三模拟器实战:S5820V2 交换机 LACP 配置全流程

1. 实验准备与拓扑设计

设备清单

  • 交换机:新华三 S5820V2-54QS-GE 2 台(支持动态 LACP 协议);
  • 终端:PC 机 4 台(用于验证跨 VLAN 通信);
  • 模拟器:H3C Comware V7(确保命令兼容)。

拓扑结构

  • 交换机互联:2 台交换机通过GE 1/0/1、GE 1/0/2端口连接(聚合物理链路);
  • 终端连接:左交换机GE 1/0/3接 PC3(192.168.1.1/24)、GE 1/0/4接 PC4(192.168.1.2/24);右交换机对应端口接 PC5、PC6(同网段 IP);
  • VLAN 规划:VLAN 10包含GE 1/0/3及对应端口,VLAN 20包含GE 1/0/4及对应端口。

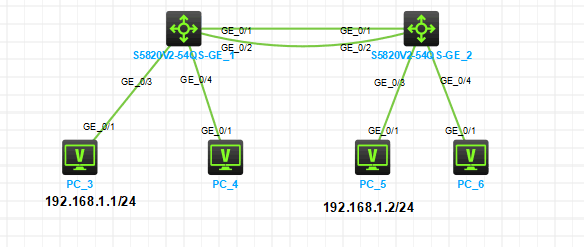

拓扑示例

2. 详细配置步骤(左右交换机对称配置)

步骤 1:创建 VLAN 并划分终端端口

需为终端所在端口划分 VLAN,确保不同 VLAN 流量可通过聚合链路传输:

# 左/右交换机均执行

vlan 10  # 创建VLAN 10

port GigabitEthernet 1/0/3  # 将PC所在端口加入VLAN 10

vlan 20  # 创建VLAN 20

port GigabitEthernet 1/0/4  # 将PC所在端口加入VLAN 20

说明:VLAN 划分是终端跨交换机通信的基础,需保证两端 VLAN 编号及端口关联一致。

步骤 2:创建动态聚合组(LACP 模式)

通过Bridge-Aggregation接口定义逻辑聚合组,配置为 Trunk 模式允许所有 VLAN 通过:

# 左/右交换机均执行

interface Bridge-Aggregation 1  # 聚合组编号1(范围1-1024)

port link-type trunk  # 聚合链路需为Trunk模式,允许跨VLAN流量

port trunk permit vlan all  # 允许所有VLAN通过(实际场景可按需限制)

link-aggregation mode dynamic  # 启用动态LACP模式,两端自动协商

步骤 3:将物理端口加入聚合组

将互联的GE 1/0/1和GE 1/0/2端口批量加入聚合组,确保端口模式与聚合组一致:

# 左/右交换机均执行

interface range GigabitEthernet 1/0/1 to GigabitEthernet 1/0/2  # 批量选择端口

port link-type trunk  # 端口模式与聚合组保持一致

port trunk permit vlan all  # 允许所有VLAN

port link-aggregation group 1  # 关联至聚合组1

3. 配置验证:如何确认聚合成功?

(1)日志验证

配置完成后,交换机控制台若出现以下日志,说明聚合组生效:

(日志含义:STP 协议检测到聚合链路拓扑变化,间接证明聚合组已正常工作)

(2)命令查看状态

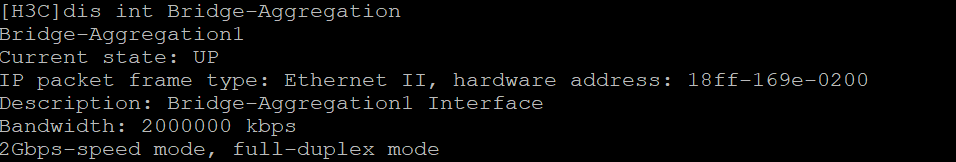

通过以下命令直接查看聚合组详情:

display interface Bridge-Aggregation 1

成功标志

  • 接口状态为Status: Up;
  • 带宽显示为2Gbps(2 个 1G 端口聚合)。

、华为模拟器实战:S5700 交换机配置(LACP 模式)

1. 实验环境准备

设备清单

  • 交换机:华为 S5700 2 台;
  • 互联端口:GE 0/0/1、GE 0/0/2;
  • 模拟器:eNSP(华为官方模拟器)。

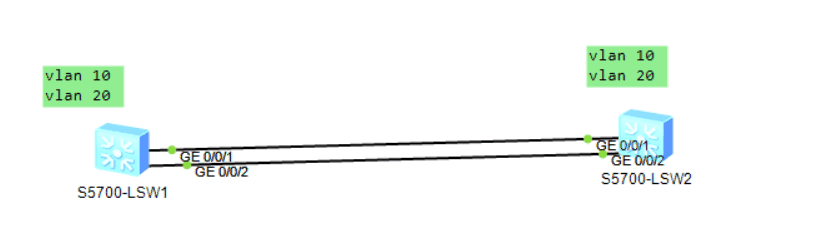

拓扑示例

2. LACP 动态模式配置

LACP 模式通过链路聚合控制协议(LACP)实现动态协商,支持自动检测链路状态,适合中大型网络。

步骤 1:批量创建 VLAN(高效配置)

华为支持vlan batch命令一次性创建多个 VLAN,简化操作:

# 两台交换机均执行

system-view  # 进入系统视图

vlan batch 10 20  # 批量创建VLAN 10和VLAN 20(终端所属VLAN)

步骤 2:创建 LACP 模式聚合组

interface Eth-Trunk 1

mode lacp-static  # 设置为静态 LACP 模式(华为 LACP 模式特有命令)

port link-type trunk

port trunk allow-pass vlan 10 20  # 保持 VLAN 配置与终端一致

关键说明:

  • 两台交换机的 Eth-Trunk 配置必须完全一致(接口编号、LACP 模式、Trunk 属性、允许的 VLAN 列表),否则会导致通信异常;
  • Trunk 模式默认仅放行 VLAN 1,需通过port trunk allow-pass指定实际需通行的 VLAN。

步骤 3:批量添加物理端口到聚合组

华为支持 trunkport 命令批量关联端口,提升配置效率:

interface Eth-Trunk 1  # 进入聚合组接口

trunkport GigabitEthernet 0/0/1 to 0/0/2  # 批量将 GE0/0/1 和 GE0/0/2 加入聚合组

步骤 4:验证 LACP 模式状态

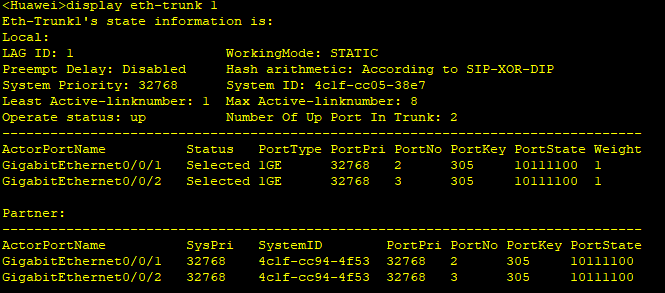

display eth-trunk 1  # 查看 Eth-Trunk 1 的状态信息

输出示例

成功标志
  • 操作状态为Operate status: up
  • 端口状态显示为Selected

、国产设备配置核心差异对比表

对比项 新华三(H3C) 华为(Huawei)
聚合接口名称 Bridge-Aggregation [编号] Eth-Trunk [编号]
LACP 模式启用命令 link-aggregation mode dynamic mode lacp-static
批量添加端口方式 interface range 端口 1 to 端口 2 trunkport 端口 1 to 端口 2(在聚合组内执行)
VLAN 创建方式 逐条创建(vlan 10; vlan 20) 批量创建(vlan batch 10 20)
配置保存机制 部分型号自动保存(依赖配置) 必须手动执行 save 命令
端口加入聚合组命令 port link-aggregation group [编号] eth-trunk [编号](在物理端口内执行)

、故障排查与优化建议(国产化设备适配)

1.聚合组端口模式冲突

问题:物理端口与聚合组模式不一致(如聚合组为 Trunk,端口为 Access),导致端口无法加入;

解决:统一模式为 Trunk,新华三执行 port link-type trunk,华为执行 port link-type trunk。

2.LACP 协商失败(华为设备)

问题:两端聚合组模式不一致(一端手工、一端 LACP),导致端口状态为 Unselect;

解决:确保两端均配置 mode lacp-static,并重新执行 trunkport 命令关联端口。

3.VLAN 通信异常

问题:跨交换机终端无法 ping 通,排查聚合链路是否允许对应 VLAN 通过;

解决:新华三执行 port trunk permit vlan 10 20,华为执行 port trunk allow-pass vlan 10 20。

4.负载均衡算法优化

新华三:通过 link-aggregation load-balance src-dst-ip 调整为基于 IP 均衡;

华为:通过 load-balance src-dst-mac 调整为基于 MAC 均衡,根据网络流量特征选择。

5.冗余能力测试
配置完成后,可手动断开一条物理链路(如拔插模拟器中 GE 0/0/1 连线),通过 ping 命令测试终端连通性,验证流量是否自动切换至 GE 0/0/2,确保冗余功能生效。

结语

掌握国产网络设备的链路聚合配置,对企业网络国产化部署具有关键意义。新华三和华为的实现虽存在细节差异(如适配型号分别为新华三 S5800 系列、华为 S5720 系列),但核心原理一致 —— 均通过逻辑捆绑提升网络性能与可靠性。

其中,LACP 模式凭借自动协商、故障自愈及跨厂商兼容等优势,已成为企业级网络链路聚合的首选方案。掌握新华三和华为设备的 LACP 配置,不仅能直接提升网络可靠性,更能为国产化网络部署提供核心技术支撑。

实际部署中,建议结合厂商官方文档(如新华三《Comware V7 配置指南》、华为《S5700 配置手册》)细化学习,先通过模拟器反复演练配置流程,待操作熟练后再应用于生产环境,以降低实操风险。

若对某一步骤有疑问,欢迎在评论区交流,共同探讨国产网络设备的配置技巧!
