华为 eNSP 模拟器：两种方式实现不同 VLAN 转发

VLAN 本身是二层隔离的，想要互通必须三层路由，华为模拟器常用两种方案：

1.路由器单臂路由（新手入门、低成本）：路由器 + 二层交换机

2.三层交换机 VLANIF（企业主流、速度更快）：一台三层交换机直接完成转发

方案一：路由器单臂路由

拓扑

第一步：二层交换机配置（LSW1）

<Huawei>system-view # 进入系统视图
[Huawei]sysname LSW1 # 改名交换机
# 批量创建VLAN10、VLAN20
[LSW1]vlan batch 10 20

# 1. 连接PC1的端口G0/0/1：接入VLAN10
[LSW1]interface GigabitEthernet 0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type access
[LSW1-GigabitEthernet0/0/1]port default vlan 10
[LSW1-GigabitEthernet0/0/1]quit

# 2. 连接PC2的端口G0/0/2：接入VLAN20
[LSW1]interface GigabitEthernet 0/0/2
[LSW1-GigabitEthernet0/0/2]port link-type access
[LSW1-GigabitEthernet0/0/2]port default vlan 20
[LSW1-GigabitEthernet0/0/2]quit

# 3. 连接路由器的端口G0/0/0：配置Trunk（允许带VLAN标签通行）
[LSW1]interface GigabitEthernet 0/0/0
[LSW1-GigabitEthernet0/0/0]port link-type trunk
[LSW1-GigabitEthernet0/0/0]port trunk allow-pass vlan 10 20
[LSW1-GigabitEthernet0/0/0]quit

第二步：路由器配置（AR1，核心）

<Huawei>system-view
[Huawei]sysname AR1

# 子接口0/0/0.10 对应VLAN10
[AR1]interface GigabitEthernet 0/0/0.10
[AR1-GigabitEthernet0/0/0.10]dot1q termination vid 10    # 封装802.1Q，识别VLAN10标签
[AR1-GigabitEthernet0/0/0.10]ip address 192.168.10.254 24  # VLAN10网关
[AR1-GigabitEthernet0/0/0.10]arp broadcast enable           # 关键！开启ARP广播，不通大概率忘这条
[AR1-GigabitEthernet0/0/0.10]quit

# 子接口0/0/0.20 对应VLAN20
[AR1]interface GigabitEthernet 0/0/0.20
[AR1-GigabitEthernet0/0/0.20]dot1q termination vid 20
[AR1-GigabitEthernet0/0/0.20]ip address 192.168.20.254 24
[AR1-GigabitEthernet0/0/0.20]arp broadcast enable
[AR1-GigabitEthernet0/0/0.20]quit

测试：

方案二：三层交换机 VLANIF 接口（企业标准用法）

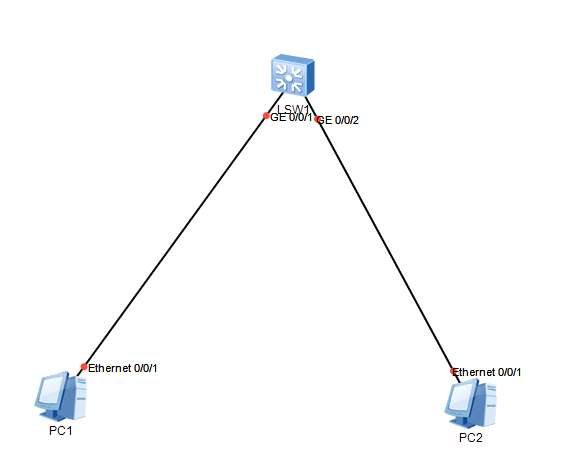

拓扑

<Huawei>system-view
[Huawei]sysname CORE

# 1. 创建VLAN
[CORE]vlan batch 10 20

# 2. 接入PC端口配置Access模式
# G0/0/1接PC1
[CORE]interface GigabitEthernet 0/0/1
[CORE-GigabitEthernet0/0/1]port link-type access
[CORE-GigabitEthernet0/0/1]port default vlan 10
[CORE-GigabitEthernet0/0/1]quit

# G0/0/2接PC2
[CORE]interface GigabitEthernet 0/0/2
[CORE-GigabitEthernet0/0/2]port link-type access
[CORE-GigabitEthernet0/0/2]port default vlan 20
[CORE-GigabitEthernet0/0/2]quit

# 3. 创建VLANIF三层接口（核心，不同网段网关）
[CORE]interface Vlanif 10
[CORE-Vlanif10]ip address 192.168.10.254 24
[CORE-Vlanif10]quit

[CORE]interface Vlanif 20
[CORE-Vlanif20]ip address 192.168.20.254 24
[CORE-Vlanif20]quit

测试：
